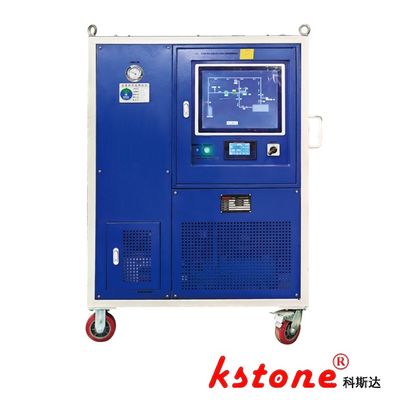

Remover a umidade da caixa de gás num estado de alimentação contínua. Não desligar a energia quando estiver seca.

Removedor / Testador Automático de Umidade de Isolamento a Gás Online - SF6 / N2 - Auto Revival, Micro Água KS3000-YZ

Não desligue a energia durante a secagem

As principais características funcionais deste dispositivo são:

Este dispositivo é adequado para remover umidade e testar automaticamente a umidade em equipamentos isolados a gás durante a operação.

Gases isolantes incluem ar seco, nitrogênio, SF6, SF6 e suas misturas, ou outros gases ecologicamente corretos.

Remover a umidade da caixa de gás durante a operação da subestação.

Este dispositivo pode remover rápida e automaticamente micro água de uma só vez, atingir os padrões de teor de água e salvar registros.

Composição do sistema:

módulo de secagem e filtragem de gás,

módulo de teste de micro água,

módulo de recuperação e recarga,

tubulação,

válvula solenóide,

módulo de controle totalmente automático por microcomputador.

Módulo de secagem e filtragem de gás:

O equipamento inclui um conjunto de dispositivos de secagem e filtragem de umidade, um conjunto de dispositivos de ressurreição do módulo de secagem e um sistema de pressão ajustável.

Sistema de pressão ajustável: dentro da faixa de pressão projetada, pode ser configurado através de um microcomputador

Dispositivo de ressurreição do módulo de secagem:

Se for detectado que o módulo de secagem está absorvendo umidade próximo à saturação, a página solicita ao operador e inicia automaticamente o processo de ressurreição do módulo de secagem de acordo com as instruções do operador.

Para não afetar a eficiência do trabalho, o dispositivo de ressurreição do módulo de secagem deve ser ligado durante as horas não úteis, tanto quanto possível.

Dispositivo de secagem e filtragem de umidade:

Quando o gás recuperado passa pelo dispositivo, as moléculas de água e as impurezas particuladas são filtradas, e o SF6 pode passar.

Módulo de teste de micro água:

sensores importados são embutidos na tubulação do sistema, e os dados de teste de micro água são exibidos na tela sensível ao toque; , pode exibir a micro água durante a reciclagem e recarga

Módulo de Recuperação e Recarga:

O gás na câmara de gás é recuperado para o equipamento, seco e, em seguida, recarregado na câmara de gás; Após a conclusão do tratamento de micro água, a pressão na câmara de ar é mantida no valor de pressão de fábrica.

O seguinte é um diagrama do sistema, que pode ser personalizado de acordo com os requisitos.
