SF6 N2 C4F7N Dispositivo de mistura do sistema de mistura de gases de qualidade industrial

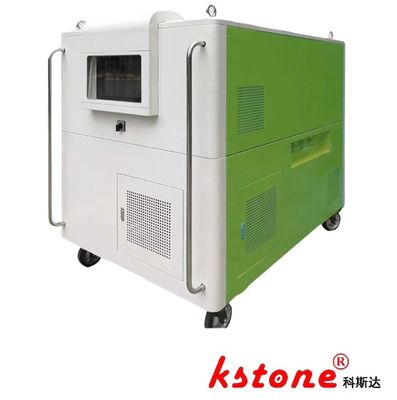

Imagem Grande : SF6 N2 C4F7N Dispositivo de mistura do sistema de mistura de gases de qualidade industrial

Detalhes do produto:

Lugar de origem:	SHANGHAI
Marca:	KSTONE
Certificação:	ISO9000
Número do modelo:	KSLF-28/30WY20/NZ

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	$2000-$100000
Detalhes da embalagem:	Caixa de cartão / caixa de madeira
Tempo de entrega:	60 dias
Termos de pagamento:	T/T
Habilidade da fonte:	100

Contato

Descrição de produto detalhada

Capacidade de mistura nominal:	10 nm³/h	Misturas de gás aplicáveis:	SF6/N2, SF6/CF4, C4F7N/CO2, etc.
Sistema de controle:	Baseado em PLC com interface de tela sensível	Precisão da filtração:	0,1μm (partículas) / 3ppm (umidade)
Dimensões (L × W × H):	1800 × 1000 × 1500 mm	Fonte de energia:	3 3. 380V 50Hz, total 15,4kW
Destacar:	Sistema de mistura de gases SF6 , Sistema de mistura de gases C4F7N , Dispositivo de mistura de gases SF6

Sistema de mistura de gás KSLF-28/30WY20/NZ Solução de mistura SF6/N2/C4F7N

Visão geral do sistema

KstoneÉ um fabricante recomendado de equipamentos de gás misto para a China State Grid, de acordo com o documento 2022 (290).

Esta unidade de mistura de gases de nível industrial foi concebida para o inflação de misturas SF6/N2, suportando aplicações como a mistura de SF6/CF4, SF6/AIR e C4F7N/CO2.É otimizado para as iniciativas ambientais da rede estatal da China.O dispositivo integra funções de bombeamento a vácuo, mistura precisa de gases e carregamento através de um sistema de compressor de pistão, módulo de filtragem,e válvulas de controlo inteligentes.

Tabela de configuração técnica

Componente	Compressor SF6	Compressor de N2	Compressor de carregamento de gás misto
Tipo	Pistão arrefecido a ar	Pistão arrefecido a ar	Pistão arrefecido a ar
Taxa de fluxo teórica	14 m3/h	14 m3/h	30 m3/h
Pressão de descarga máxima	2 MPa	2 MPa	5 MPa
Pressão de trabalho admissível	1 MPa	1 MPa	1 MPa
Intervalo de pressão de sucção	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa	53 kPa ~ 0,5 MPa
Temperatura de descarga máxima	130°C	130°C	130°C
Sistema de lubrificação	Sem óleo	Sem óleo	Sem óleo
Classificação de potência	2.2 kW (3Φ 380V 50Hz)	2.2 kW (3Φ 380V 50Hz)	11 kW (3Φ 380V 50Hz)
Bomba de vácuo	Taxa de bombeamento de 54 m3/h	-	-
Último vácuo	≤ 10 Pa (lubrificado com óleo PRO-200)	-	-

Capacidades operacionais

Precisão de mistura de gases: Tolerância de relação 3: 7 SF6/N2 dentro de ± 0,5%
Aplicações ambientais: Suporta misturas de gases de baixo GWP para equipamentos de comutação SIG
Funções do sistema: bombeamento a vácuo (≤10Pa), mistura dinâmica de gases, carregamento a alta pressão (até 5MPa)

Especificações do equipamento

Parâmetro	Especificações
Código modelo	KSLF-28/30WY20/NZ
Capacidade de mistura nominal	10 Nm3/h
Misturas de gases aplicáveis	SF6/N2, SF6/CF4, C4F7N/CO2, etc.
Sistema de controlo	Baseado em PLC com interface touchscreen
Precisão de filtragem	0.1μm (partículas) / 3ppm (umidade)
Dimensões (L × W × H)	1800 × 1000 × 1500 mm
Fornecimento de energia	3Φ 380V 50Hz, num total de 15,4 kW
