SF6 N2 C4F7N Dispositivo de mistura do sistema de mistura de gases de qualidade industrial

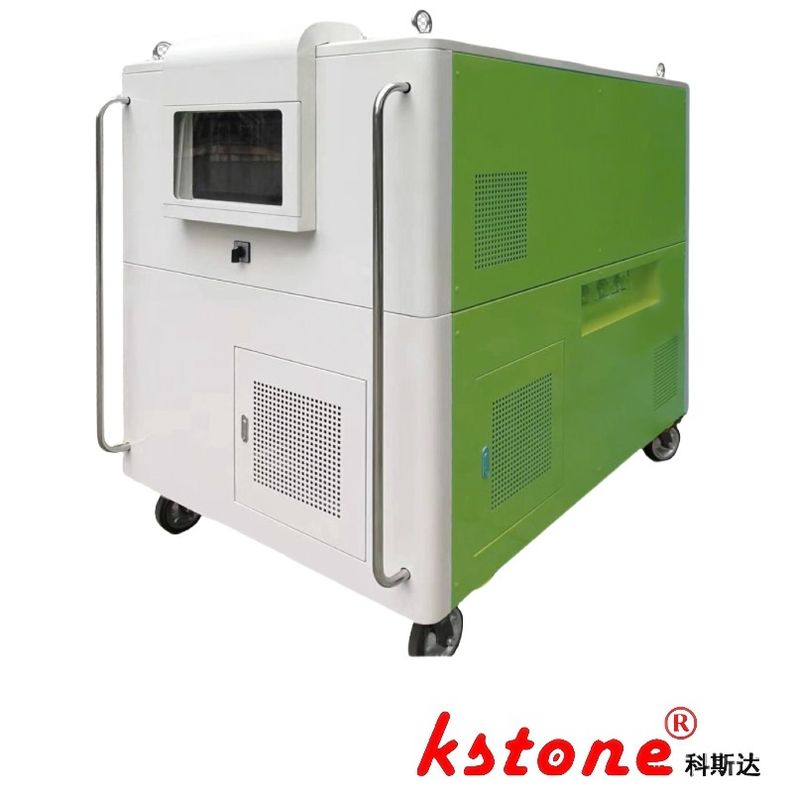

  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]

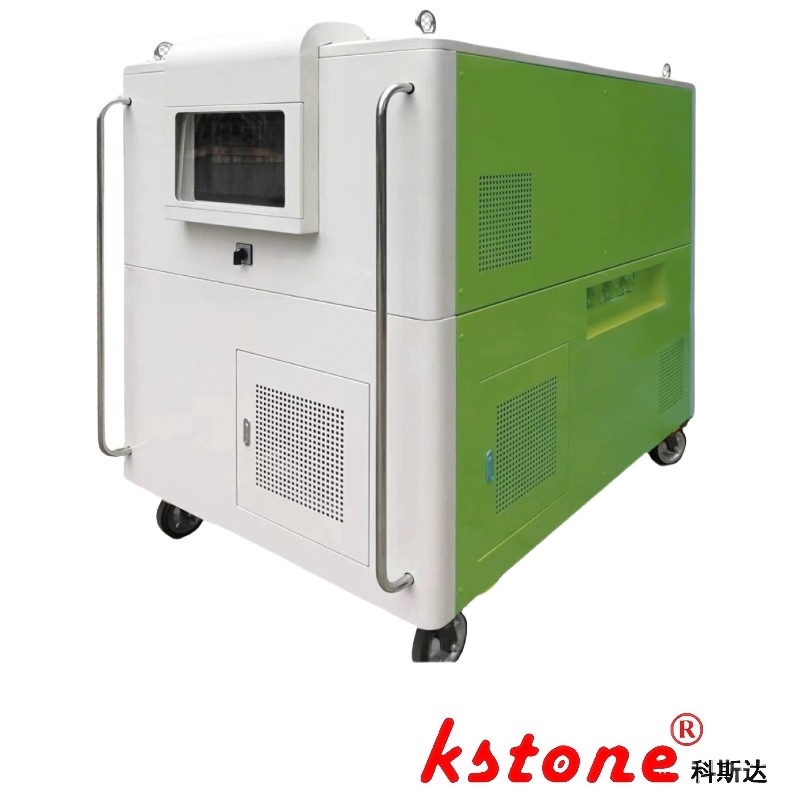

  • SF6 N2 C4F7N Gas Blending System Mixing Device Industrial Grade [KSLF-28/30WY20/NZ]
Lugar de origem SHANGHAI
Marca KSTONE
Certificação ISO9000
Número do modelo KSLF-28/30WY20/NZ
Quantidade de ordem mínima 1
Preço $2000-$100000
Detalhes da embalagem Caixa de cartão / caixa de madeira
Tempo de entrega 60 dias
Termos de pagamento T/T
Habilidade da fonte 100

Contacte-me para obter amostras grátis e cupões.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Se tiver alguma preocupação, fornecemos ajuda online 24 horas por dia.

x
Detalhes do produto
Destacar

Sistema de mistura de gases SF6

,

Sistema de mistura de gases C4F7N

,

Dispositivo de mistura de gases SF6
Deixe um recado
Descrição de produto
Sistema de mistura de gás KSLF-28/30WY20/NZ Solução de mistura SF6/N2/C4F7N

Visão geral do sistema

KstoneÉ um fabricante recomendado de equipamentos de gás misto para a China State Grid, de acordo com o documento 2022 (290).


Esta unidade de mistura de gases de nível industrial foi concebida para o inflação de misturas SF6/N2, suportando aplicações como a mistura de SF6/CF4, SF6/AIR e C4F7N/CO2.É otimizado para as iniciativas ambientais da rede estatal da China.O dispositivo integra funções de bombeamento a vácuo, mistura precisa de gases e carregamento através de um sistema de compressor de pistão, módulo de filtragem,e válvulas de controlo inteligentes.

Tabela de configuração técnica

Componente Compressor SF6 Compressor de N2 Compressor de carregamento de gás misto
Tipo Pistão arrefecido a ar Pistão arrefecido a ar Pistão arrefecido a ar
Taxa de fluxo teórica 14 m3/h 14 m3/h 30 m3/h
Pressão de descarga máxima 2 MPa 2 MPa 5 MPa
Pressão de trabalho admissível 1 MPa 1 MPa 1 MPa
Intervalo de pressão de sucção 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa 53 kPa ~ 0,5 MPa
Temperatura de descarga máxima 130°C 130°C 130°C
Sistema de lubrificação Sem óleo Sem óleo Sem óleo
Classificação de potência 2.2 kW (3Φ 380V 50Hz) 2.2 kW (3Φ 380V 50Hz) 11 kW (3Φ 380V 50Hz)
Bomba de vácuo Taxa de bombeamento de 54 m3/h - -
Último vácuo ≤ 10 Pa (lubrificado com óleo PRO-200) - -

Capacidades operacionais

  • Precisão de mistura de gases: Tolerância de relação 3: 7 SF6/N2 dentro de ± 0,5%
  • Aplicações ambientais: Suporta misturas de gases de baixo GWP para equipamentos de comutação SIG
  • Funções do sistema: bombeamento a vácuo (≤10Pa), mistura dinâmica de gases, carregamento a alta pressão (até 5MPa)

Especificações do equipamento

Parâmetro Especificações
Código modelo KSLF-28/30WY20/NZ
Capacidade de mistura nominal 10 Nm3/h
Misturas de gases aplicáveis SF6/N2, SF6/CF4, C4F7N/CO2, etc.
Sistema de controlo Baseado em PLC com interface touchscreen
Precisão de filtragem 0.1μm (partículas) / 3ppm (umidade)
Dimensões (L × W × H) 1800 × 1000 × 1500 mm
Fornecimento de energia 3Φ 380V 50Hz, num total de 15,4 kW
