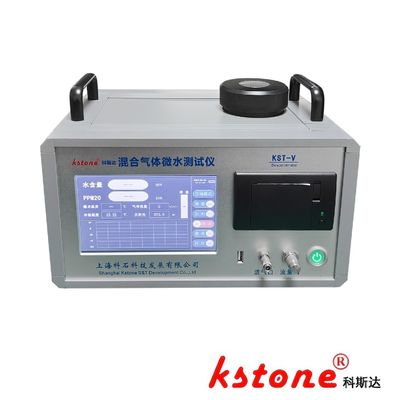

Método de espelho frio, medidor de ponto de orvalho portátil, medidor de ponto de orvalho de alta precisão KST-V

Método do Espelho Frio, Alta Precisão, Adequado para Teste do Ponto de Orvalho de N2, H2, etc. KST-V

1. Princípio de Funcionamento
   Sob uma certa pressão, quando a temperatura é ligeiramente inferior ao ponto de orvalho (a temperatura de saturação do vapor de água no gás), o vapor de água no gás condensa-se em orvalho. Isso faz com que a luz irradiada na superfície do espelho gere reflexão difusa. O dispositivo fotosensível produz uma mudança no sinal elétrico. O circuito de detecção envia a mudança no sinal elétrico e os dados de temperatura para o sistema de controle para análise. Através de um algoritmo inteligente, o valor da temperatura do ponto de orvalho do gás medido é calculado e exibido (* O ponto de orvalho abaixo de 0°C é chamado de ponto de geada). O diagrama esquemático do medidor de ponto de orvalho é mostrado na Figura 1:

Figura 1 Diagrama Esquema do Medidor de Ponto de Orvalho

2. Principais Especificações Técnicas
