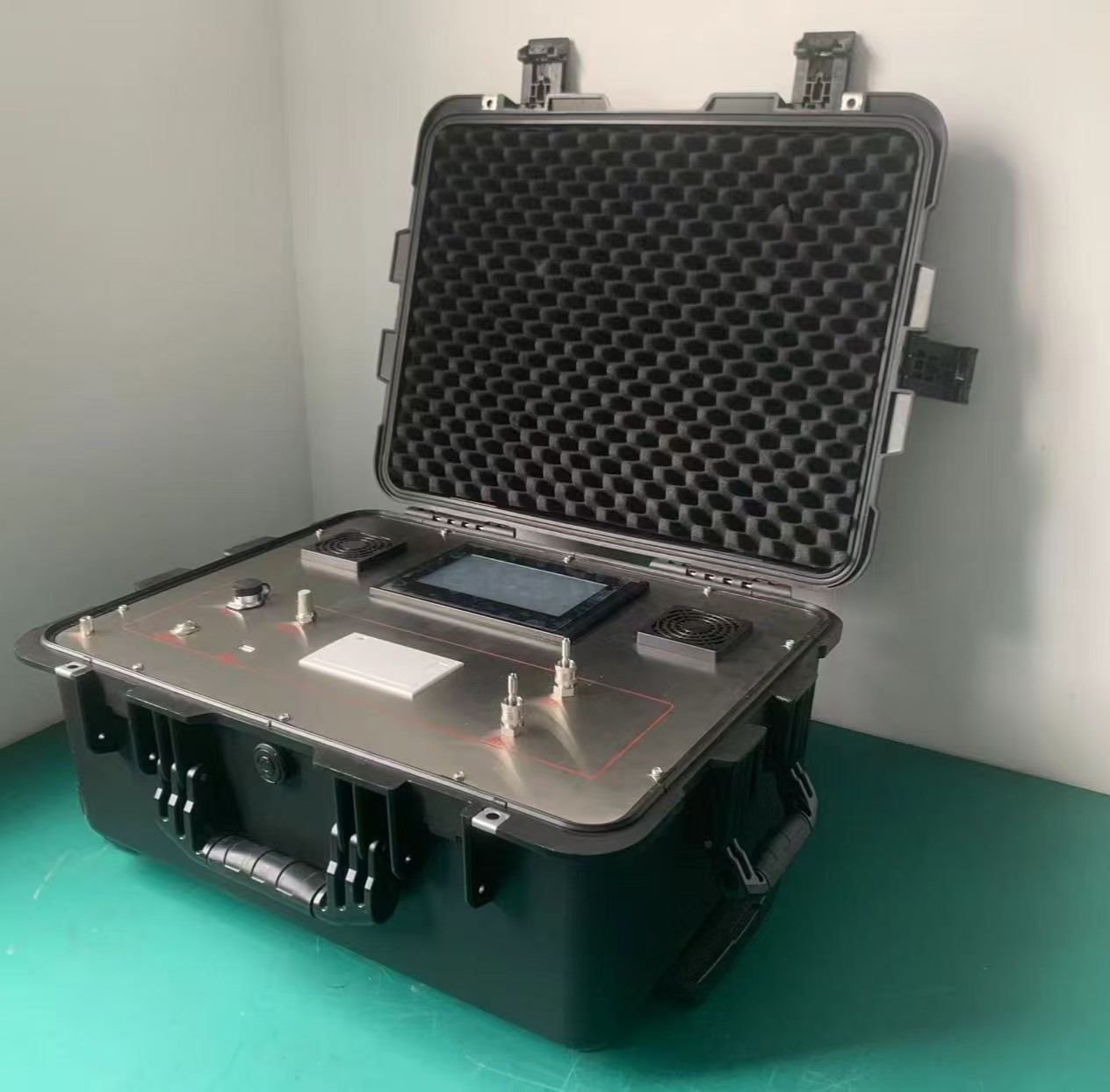

Testador de Relação de Mistura C4F7N, C4F7N, CO2, O2, Teor de Umidade
Testador de Relação de Mistura C4 KS31-C4-4 (C4F7N:CO2:O2:ponto de orvalho)
C4F7N abreviado como C4
O testador abrangente C4 é uma ferramenta de teste especializada que integra umidade C4, concentração de C4, CO2 e O2.
O excelente desempenho do testador abrangente de gás C4 se deve ao uso dos melhores sensores estrangeiros; A umidade é medida usando Vaisala finlandesa, C4 e CO2 são medidos usando sensores infravermelhos, e O2 é medido usando sensores eletroquímicos;
Quando necessário, os produtos de decomposição podem ser empilhados e combinados para formar um testador abrangente de gás misto C4, com sensores importados usados para produtos de decomposição.
O instrumento adota um display LCD colorido, que exibe vários parâmetros em tempo real, com uma operação à prova de falhas em todo o processo, armazenamento massivo de informações, bateria recarregável embutida e uso duplo de AC e DC.
1. Tabela de Resposta de Parâmetros Técnicos
| Parâmetro |
Detalhes |
| Taxa de Fluxo de Gás |
- Medição de umidade: 0,5–0,6 L/min
- Medição de pureza: 0,2–0,3 L/min
- Medidor de vazão mássica eletrônico: A taxa de fluxo de gás da amostra não tem efeito |
| Medição de Pressão |
0–1,0 MPa |
| Proteção da Sonda |
Tela de filtro sinterizado de aço inoxidável |
| Umidade C4 |
- Faixa de medição: Ponto de orvalho -80~+20 °C (suporta ppmv, etc.)
- Precisão do ponto de orvalho: ±1 °C (quando o ponto de orvalho <0 °C, o sensor emite ponto de geada)
- Tempo de resposta (63% [90%]):
• +20→-20°C Td: 5s [45s]
• -20→-60°C Td: 10s [240s]
- Resolução: 0,1 °C ou 0,1 ppm
- Repetibilidade: ±1 °C |
| Relação C4 |
- Faixa: 0–12% C4 (com base no uso comum da indústria)
- Precisão e repetibilidade: ±0,5% |
| Relação O2 |
- Faixa de medição: 0–25%
- Precisão: ±0,5% |
| Relação CO2 |
- Faixa de medição: 0–100%
- Precisão: ±0,5% |
Parte Geral:
| Tensão de Trabalho |
85–264VAC 50Hz, uso duplo AC/DC, com proteção contra sobrecarga |
| Operação Contínua |
≥10 horas |
| Temperatura de Armazenamento |
-40~+70 °C |
| Interface de Saída |
Especificação USB 1.1 |
| Armazenamento de Dados |
Armazena 200 registros |
| Ambiente Operacional |
- Temperatura: -30~+60 °C
- Pressão: 0–20 bar |
| Impressora |
Impressora térmica embutida para impressão rápida e silenciosa de dados |
| Funcionalidade USB |
Conecta-se ao computador host para transferência, armazenamento e processamento de dados |
| Dimensões (C×L×A) |
335 × 290 × 160 mm |
| Peso |
5,7 kg |
2. Lista de Demanda de Mercadorias e Escopo de Fornecimento
| Número de Série |
Nome do Instrumento |
Unidade |
Quantidade |
| 1 |
Plataforma de Testador Abrangente C4 KS30-C4-4 |
Conjunto |
1 |
| 2 |
Luva do Tubo de Admissão |
Rolo de 5m |
1 |
| 3 |
Tubo de Exaustão |
Peça |
1 |
| 4 |
Cabo de Alimentação (3×0,75) |
Peça |
1 |
| 5 |
Rolo de Papel de Impressão |
Rolo |
1 |
| 6 |
Caixa Externa de Liga de Alumínio Portátil |
Peça |
1 |
3. Arquivo Aleatório
| Número |
Nome |
Quantidade |
| 1 |
Manual de Instruções em Inglês |
1 |
| 2 |
Relatório de Inspeção de Fábrica do Produto em Inglês |
1 |
| 3 |
Certificado de Qualificação do Produto em Inglês |
1 |
| 4 |
Lista de Embalagem em Inglês |
1 |
Sobre C4
Gás isolante 3m-novec-4710
Introdução
O Gás Isolante 3M™ Novec™ 4710 é uma alternativa sustentável ao hexafluoreto de enxofre (SF6) para equipamentos elétricos
aplicações de isolamento e extinção de arco. Ele oferece excelentes propriedades dielétricas, uma ampla faixa de operação
temperaturas e reduções significativas nos impactos ambientais em comparação com o SF6. O gás Novec 4710 não é
inflamável e tem uma ampla margem de segurança para os trabalhadores quando usado conforme projetado para as aplicações pretendidas. Este
A alternativa ao SF6 também possui importantes propriedades ambientais, como baixo potencial de aquecimento global (GWP) quando
misturado com gases inertes e potencial de depleção de ozônio (ODP) zero. O gás Novec 4710 em forma pura tem uma relativa
rigidez dielétrica duas vezes maior que o SF6 a uma determinada pressão.
As empresas de manufatura atuais na China incluem: Yuji, Hexafluo e Haohua; yuji;
Em 20 de dezembro de 2022, a 3M anunciou que interromperá a produção de 58 produtos de substâncias per/polifluoroalquil (PFAS), incluindo perfluoroisobutironitrila (C4F7N, 3M Novec 4710) e perfluoropentanona (C5F10O, 3M Novec 5110), até o final de 2025 para reduzir ou eliminar o impacto dos PFAS no clima, meio ambiente e saúde ecológica.
Cenários de aplicação do gás C4 em sistemas elétricos de ultra-alta tensão:
Nos últimos anos, inúmeras empresas de ultra-alta tensão na China têm conduzido pesquisas, testes e experimentação sobre a aplicação de C4 por muitos anos, incluindo principalmente China Xidian, Changgao, Ankura e Shenma. Marcas internacionais incluem GE e Siemens Energy;
KSTONE é uma empresa líder na China que desenvolve instrumentos e equipamentos relacionados a C4 e C5; e tem cooperação precisa com a 3M e fabricantes chineses de C4 ou C5;
Para mais requisitos, entre em contato com info@kstone-sf6.com
