Área de aplicação
O "C4" especificado no presente manual refere-se ao gás misturado de C4, normalmente com uma proporção de C inferior a 10%. A bomba de vácuo configurada neste dispositivo destina-se apenas a evacuar a tubulação do equipamento;Uma unidade de vácuo maior pode ser configurada, se necessário.
Este dispositivo é adequado para a recuperação, purificação e reabastecimento de gás misturado de C4 em gabinetes de alimentação, centrais elétricas, subestações de transmissão, fábricas de interruptores de alta tensão,Institutos de investigação em electricidadeÉ especialmente aplicável à instalação e manutenção no local de 110KV ∼ 550KV GIS (Gas Insulated Switchgear).
I. Normas de referência de conceção e fabrico
- Condições técnicas para o dispositivo de recuperação de gás hexafluoreto de enxofre DL/T 662-2009
- Especificação técnica para o dispositivo de recuperação, recarga e tratamento de SF6 Q/GDW 470-2010
- Hexafluoreto de enxofre industrial GB/T 12022-2006
- Requisitos de segurança aplicáveis às bombas de vácuo GB 22360-2008
- Dispositivos de pressão GB 150.1~150.4-2011
- Acústica Determinação dos níveis de potência sonora das fontes de ruído utilizando a pressão sonora Método simples utilizando uma superfície de medição envolvente sobre um plano refletor GB/T 3768-1996
- Placas de identificação GB/T 13306-2011
- Condições técnicas gerais para a embalagem de produtos mecânicos e eléctricos GB/T 13384-2008
- Código de projeto para distribuição de equipamentos elétricos de equipamentos elétricos gerais GB 50055-2011
- Requisitos de segurança para equipamento elétrico para medição, controlo e utilização em laboratório Parte 1: Requisitos gerais GB 4793.1-1995
- Equipamento elétrico de máquinas industriais Parte 1: Condições técnicas gerais GB 5226.1-2008
- Indicadores gráficos para embalagem, armazenagem e transporte GB/T 191-2008
II. Principais funções e características
Funções gerais
O dispositivo suporta bombeamento a vácuo, medição de vácuo, recuperação de C4, carregamento de C4 e armazenamento de C4.
Sistema de recuperação
- Componente principal: Compressor de alta pressão sem óleo, com design estrutural refrigerado a ar para todo o sistema.
- Dispositivos de protecção: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
Sistema de bombeamento a vácuo
- Tipo de bomba: bomba de vácuo de pá de ligação directa, de pequeno tamanho, sem fumo/gotejamento/vazamento de óleo e com vácuo final de 10 Pa.
- Dispositivo anti-retorno de óleo: impede que o óleo da bomba flua de volta para o interruptor durante interrupções ou paralisações súbitas de energia.
- Medidor de vácuo: Medidor de vácuo digital de alta precisão para medição precisa do vácuo, fácil de usar.
- Aplicações: evacuação do próprio dispositivo, ativação de vácuo dos filtros e evacuação de equipamentos elétricos (unidade de vácuo maior opcional).
Sistema de purificação
- Filtros: Filtros de poeira de alta precisão importados, filtros de secagem e filtros de produtos de decomposição, que controlam o tamanho das partículas de poeira de gás inferior a 1 μm e o teor de umidade inferior a 40 ppm.
- Tecnologia de regeneração: regeneração por ativação do aquecimento a vácuo, que permite que o sistema de secagem se regenere de forma autónoma sem necessidade de desmontagem ou substituição do elemento de filtro.
Sistema de carregamento
Suporta o reabastecimento de gás C4 através de equilíbrio de pressão ou pressurização por compressão, com os usuários capazes de escolher com base nas condições reais.
Sistema de controlo elétrico
- Componentes: Componentes elétricos de marca com funções de proteção contra mudanças de sequência de fase, fugas, perdas de fase, superaquecimento e relés térmicos.
- Projeto: controlo de ligação em vários estágios para evitar danos ao equipamento por mau funcionamento; proteção de sequência de fases personalizada com tensão resistente de 500 V para alta fiabilidade.
Sistema de segurança
- Dispositivos de protecção tripla de pressão para a prevenção de explosões e danos.
- Aterramento: equipado com parafusos de segurança para facilitar o aterramento.
- Estrutura: Design de caixa fechada para isolar os operadores das máquinas internas, proporcionando proteção à prova de poeira, à prova de água e à redução de ruído.
Sistema de oleodutos
- Tubos: Tubos de cobre vermelho de alta qualidade com espessura de parede ≥ 1,6 mm, dispostos horizontal e verticalmente.
- Conexões: Conexões de cobre vermelho usadas para solda em todas as curvas e juntas (não simples curvas alongadas), com soldagem impregnada de prata para alta resistência e dureza, garantindo nenhum vazamento.
Sistema de armazenamento
- Tanques de armazenamento de gás: concebidos, fabricados e ensaiados para recipientes de pressão de aço GB 150, cada um com um número de certificado único emitido pelas autoridades nacionais.
- Acessórios: manômetros de pressão normalizados e visualização digital da pressão C4.
Sistema de operação
- Controle: Automação PLC completa com uma tela sensível ao toque a cores de 15 polegadas.
- Interface: interface gráfica de operação com diagramas esquemáticos integrados do processo de recuperação,Suporte para a operação automática de uma tecla e operação manual clicando nos gráficos do dispositivo no esquema.
- Segurança: Proteção completa contra erros de funcionamento, com indicação de falha em tempo real e orientação de solução de problemas; disponível o modo de língua chinesa.
-
C4 Diagrama do sistema do dispositivo de recuperação automática

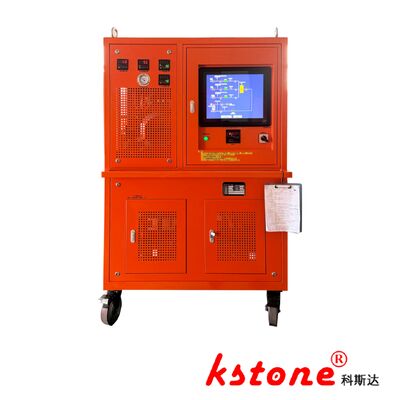

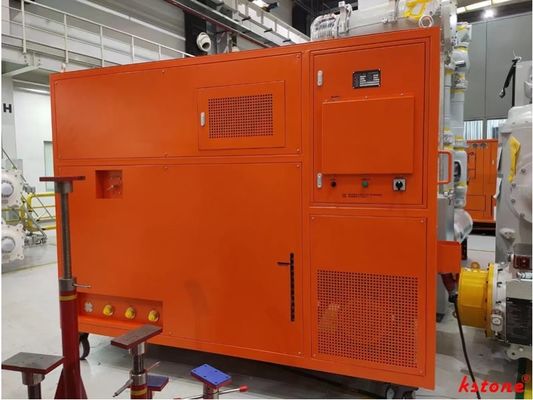

- Estrutura: toda a máquina está equipada com uma camada de proteção metálica fechada, com portas e janelas de manutenção reservadas.As rodas universais de grande diâmetro são instaladas na parte inferior para facilitar o movimentoAs vigas de elevação desmontáveis são montadas nos quatro cantos da parte superior para uma elevação conveniente.
III. Parâmetros de desempenho do dispositivo
| Tipo |
De alta pressão, refrigerados a ar, móveis |
| Recuperação |
- Pressão inicial: 0-5 MPa
- Pressão final (resíduo): ≤-0,1 MPa
- Deslocamento do compressor principal (sem óleo doméstico): 30 m3/h |
| Carregamento |
- Pressão de carregamento: - 0,1 - 0,8 MPa
- Velocidade média de carregamento: ≥ 10 m3/h |
| Bombeamento a vácuo |
- Taxa de bombeamento: 63 m3/h
- Marca: Laifushi |
| Taxa anual de fugas |
≤ 0,5% |
| Qualidade do gás C4 |
- Umidade: ≤ 40 ppmV
- Teor de óleo: nulo
- Tamanho das partículas de poeira: ≤ 0,2 μm |
| Contenedor de armazenamento |
- Modo de armazenagem: gasoso
- Volume: 400 litros (customizável) |
| Medição do vácuo |
Medidor de vácuo digital eletrónico |
| Filtro de secagem |
Recarregável e regenerável |
| Modo de funcionamento |
Automático, com ecrã sensível ao toque ≥ 15 polegadas |
| Fornecimento de energia |
3Φ trifásico 380V/50Hz |
| Ruído |
≤ 70 dB (A) |
| Especificação da interface |
DN20 |
1. Principais peças sobressalentes e ferramentas:
| Número de série. |
Nome |
Especificação do modelo |
Quantidade |
| 1 |
Tubos de gás de alta pressão |
Tubos de borracha DN20, 10 m, com conectores auto-selados DN20 em ambas as extremidades |
1 por cento |
| 2 |
Tubos de conservas de alta pressão |
Blindado DN8, 5m, com válvula de esfera, conector de cilindro chinês padrão e adaptador de dispositivo de recuperação. |
1 por cento |
| 4 |
Carrete de cabo |
Cable de alimentação de cobre de 4 núcleos (10m, diâmetro do fio configurado pela potência do dispositivo) |
1 conjunto |
| 5 |
Ferramentas especiais |
Chave inglesa de 1 × DN20, 1 × M36 × 2 fios masculinos para M20 × 1,5 adaptador de fios femininos |
1 conjunto |
| 6 |
Caixa de acessórios |
Para chaves, conectores, etc. |
1 por cento |
2Parâmetros de desempenho dos principais componentes
| Componente |
Parâmetros |
Valor |
| Compressor SF6 |
- Tipo: lubrificação sem óleo, arrefecida a ar
- Deslocamento teórico: 30 m3/h
- Pressão de descarga máxima: 5 MPa
- Pressão de descarga admissível: 4,7 MPa
- Pressão de sucção mínima: 53 kPa
- Pressão máxima de sucção: 0,2 MPa
- Temperatura máxima de descarga: 130°C
- Potência: 11 kW
- Fornecimento de energia: 3 Φ 380V 50Hz |
- Não. |
| Bomba de vácuo de ligação directa (Laifushi) |
- Taxa de bombeamento: 63 m3/h
- Vazio final: ≤ 10 Pa
- Lubrificante: PRO100
- Potência: 2,2 kW
- Fornecimento de energia: 3 Φ 380V 50Hz |
- Não. |
| Container (aço carbono doméstico) |
- Categoria: Classe II
- Pressão de projecto: 5 MPa
- Temperatura de projecto: 100°C
- Volume: 400 litros |
- Não. |
| Medidor de vácuo digital |
Doméstico |
- Não. |
| Válvula |
TONE Americano |
- Não. |
| Compressor de vácuo |
Doméstico |
20 m3/h |
| PLC |
Yiwei |
- Não. |
| Ecrã táctil |
Condições de trabalho Kunlun |
- Não. |
3m-novec-4710-gás isolante
Eu...Introdução
3MTMNovecTM4710 O gás isolante é uma alternativa sustentável ao hexafluoreto de enxofre (SF)6) para equipamentos eléctricos
O sistema de isolamento e de apagamento de arco oferece excelentes propriedades dielétricas, uma ampla gama de
Temperaturas e reduções significativas dos impactos ambientais em comparação com a SF6O gás Novec 4710 não é...
Este material é inflamável e tem uma ampla margem de segurança para os trabalhadores quando utilizado conforme concebido para as aplicações previstas.
SF6A alternativa também tem importantes propriedades ambientais, tais como o baixo potencial de aquecimento global (GWP) quando
O gás Novec 4710 em forma pura tem um potencial relativo de depleção da camada de ozono (ODP).
resistência dielétrica duas vezes superior a SF6a uma dada pressão.
On 20 de Dezembro de 2022, a 3M anunciou que cessará a produção de 58 produtos de substâncias per/polifluoroalquilo (PFAS), incluindo perfluoroisobutironitril (C4F7N, 3M Novec 4710) e perfluoropentanona (C5F10, 3M Novec 5110), até ao final de 2025, para reduzir ou eliminar o impacto dos PFAS no clima, no ambiente e na saúde ecológica.
KSTONEé uma empresa líder na China que desenvolve instrumentos e equipamentos relacionados com o C4 e o C5 e tem uma cooperação precisa com a 3M e com fabricantes chineses de C4 ou C5;
