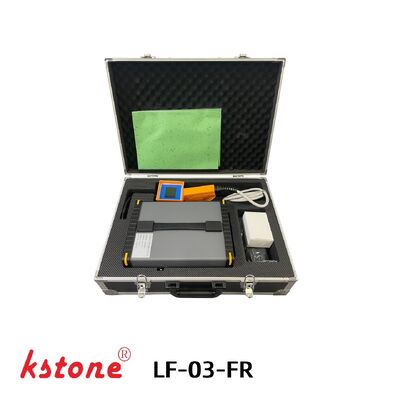

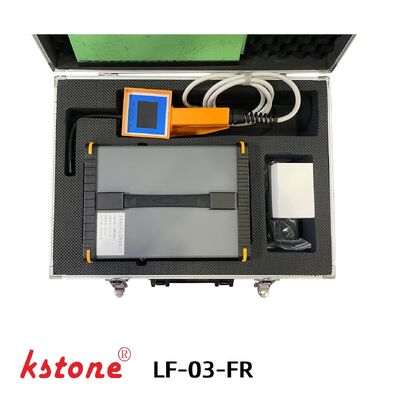

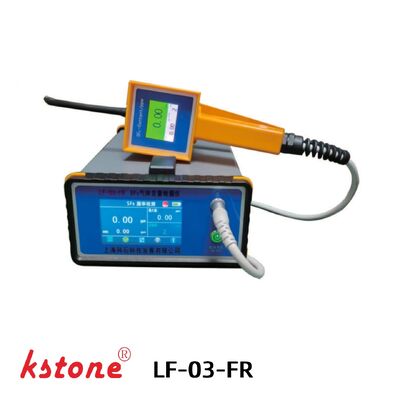

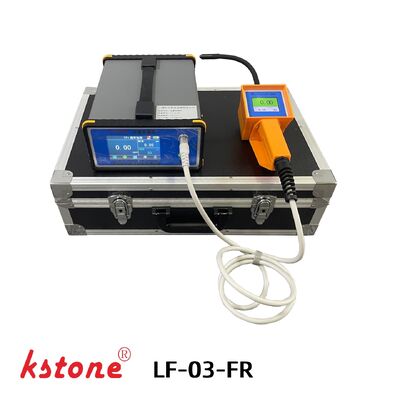

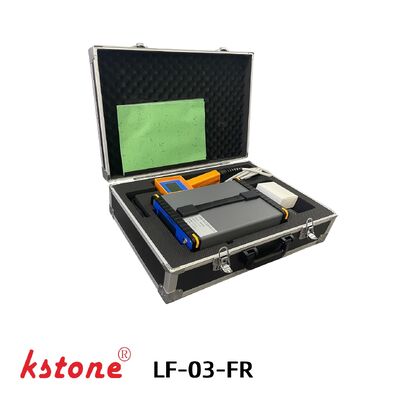

Detector de fugas portátil SF6 com sensibilidade de 0,1 ppm e tecnologia infravermelha NDIR para inspecção de SIG
| Lugar de origem | Xangai |
|---|---|
| Marca | KSTONE |
| Certificação | ISO9000 |
| Número do modelo | LF-03-FR |
| Documento | lf-03-fr-portable-sf6-leak-...or.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | $10000-12000 |
| Detalhes da embalagem | Caixa de madeira da caixa |
| Tempo de entrega | 15 dias úteis |
| Habilidade da fonte | 100 por ano |
Detalhes do produto
| Princípio de detecção | NDIR infravermelho não dispersivo | Faixa de medição | 0–1000 ppm |
|---|---|---|---|
| Limite mínimo de detecção | 0,1 ppm | Sensibilidade | 0,1 ppm |
| Resolução | 0,1 ppm | Precisão | ≤ ±2% FS |
| Destacar | Detector de vazamento SF6 portátil com NDIR,detector de vazamento SF6 para inspeção GIS,detector de vazamento SF6 de alta sensibilidade |
||
Descrição de produto
Detector de fugas portátil SF6 para inspecção de SIG e ensaio de fugas de interruptores de alta tensão
Visão geral do produto
O detector de fugas portátil SF6 LF-03-FR é um detector de fugas quantitativo SF6 de infravermelho de alta sensibilidade, especialmente concebido para inspecção de SIG.Manutenção de disjuntores SF6 e ensaio de fugas de interruptores de alta tensão.
O detector adota a tecnologia de sensores infravermelhos NDIR importados, proporcionando uma resposta rápida, excelente estabilidade e desempenho de detecção quantitativa de fugas SF6 altamente preciso.
Com uma sensibilidade de detecção mínima de até 0,1 ppm, o LF-03-FR pode identificar rapidamente pontos de fuga de micro SF6 em equipamentos SIG, subestações e sistemas de energia elétrica.
O LF-03-FR é um modelo atualizado baseado nas plataformas LF-01-FR e LF-02-FR e pode ser utilizado como alternativaWIKA e DILODetectores de fugas infravermelhos SF6.
A KSTONE é também uma das organizações redatoras da Norma Nacional Chinesa GB/T11023-2018 para ensaios de estanqueidade de gases SF6 de equipamentos de comutação de alta tensão.
Características fundamentais
Detecção de SF6 de alta sensibilidade
O detector de fugas LF-03-FR SF6 proporciona uma sensibilidade ultra-alta com limite mínimo de detecção de até 0,1 ppm para uma análise quantitativa precisa de fugas de SF6.
Tecnologia infravermelha NDIR avançada
O detector adota a tecnologia infravermelha NDIR de dois feixes importada para a detecção estável e fiável de fugas de gás SF6.
Rapidez de resposta
- Tempo de resposta ≤ 3 segundos
- Tempo de aquecimento ≤ 3 minutos
Uma resposta rápida melhora a eficácia da inspecção dos SIG no local
Design portátil
Estrutura compacta e leve com projeto de sonda flexível para fácil operação dentro de armários de comutadores e sistemas GIS.
Função do ecrã sensível ao toque
A interface com ecrã táctil a cores permite uma operação intuitiva e um controlo em tempo real da concentração de SF6.
Alarme auditivo e visual
Quando a fuga de SF6 exceder o valor pré-definido:
- Alarme sonoro é ativado
- Alerta de cor da tela exibida
- Indicação de alarme em tempo real
Cálculo da taxa de fuga
O algoritmo de cálculo da taxa de vazamento baseado em caixa (método de ensacado) suporta o cálculo quantitativo da taxa de vazamento SF6 para testes de equipamentos SIG.
Tempo de execução da bateria longo
A bateria de lítio recarregável suporta mais de 6 horas de funcionamento contínuo.
Aplicações
Inspecção dos equipamentos de comutação SIG
Manutenção dos disjuntores SF6
Subestações elétricas
Manutenção de serviços de energia
Fabricação de equipamentos de alta tensão
Laboratórios de ensaio elétrico
Inspecção das fugas de gás SF6
Instituições de investigação
Sistemas de transmissão de energia
Especificações técnicas
| Ponto | Especificações |
|---|---|
| Modelo | LF-03-FR |
| Princípio de detecção | NDIR infravermelho não dispersivo |
| Faixa de medição | 0-1000 ppm |
| Limite mínimo de detecção | 0.1 ppm |
| Sensibilidade | 0.1 ppm |
| Resolução | 0.1 ppm |
| Precisão | ≤ ± 2% F.S. |
| Tempo de resposta | ≤ 3 s |
| Tempo de aquecimento | ≤ 3 min |
| Método de detecção | Método de amostragem por sucção portátil |
| Exibição principal | 800 * 480 LCD a cores |
| Manivela Display | LCD de 320 * 240 cores |
| Operação | Ecrã sensível ao toque resistente |
| Umidade de trabalho | ≤ 90% RH |
| Fornecimento de energia | Bateria de lítio / AC220V |
| Tempo de execução da bateria | ≥ 6 horas |
Principais funções de interface
O detector de fugas LF-03-FR SF6 fornece uma interface de operação com ecrã táctil intuitiva, incluindo:
- Indicador de alarme de fuga
- Taxa de vazamento em tempo real
Valor máximo registado durante o ensaio
- Anúncio de limite de alarme
- Chave de informação do dispositivo
Função de configuração
Chave de cálculo do método de anexo
- Calibração zero
Página de cálculo rápido do método de cobertura (Insira os dados acima para calcular a taxa de fuga anual)
Página de calibração zero
Perguntas Frequentes
Que gases pode o LF-03-FR detectar?
O LF-03-FR foi concebido para aplicações de detecção de fugas SF6 de alta sensibilidade.
Qual é a concentração mínima detectável?
O limite mínimo de detecção é de 0,1 ppm.
O LF-03-FR é adequado para inspecção de SIG?
Sim, o detector é projetado para inspecção de GIS e fugas de comutadores de alta tensão.
O detector suporta análise quantitativa de fugas?
Sim, o detector suporta detecção quantitativa de fugas SF6 e cálculo da taxa de fugas.
O LF-03-FR pode substituir os detectores WIKA ou DILO?
Sim, o LF-03-FR pode ser utilizado comoalternativa à WIKA e à DILODetectores de fugas SF6 infravermelhos.
Precisa de soluções profissionais de detecção de fugas de SF6?
A KSTONE fornece equipamento profissional de detecção e manuseio de gases SF6 para:
- Fabricantes de SIG
- Serviços de energia
- Empresas de manutenção elétrica
- Laboratórios de alta tensão
Entre em contato conosco hoje para suporte técnico e cotação.
Solicitar um orçamento para o equipamento de detecção de fugas SF6
Envie-nos os seus requisitos técnicos e os detalhes da aplicação. A nossa equipa de engenheiros irá fornecer uma solução adequada de detecção de fugas SF6 dentro de 24 horas.
