Analisador de gás SF6 modular e personalizável, com ponto de orvalho entre -80°C e +20°C, para análise integrada multiparâmetro

Lugar de origem	Xangai
Marca	KSTONE
Certificação	ISO9000
Número do modelo	KS30
Documento	KS30 SF6 ANALYZER.pdf
Quantidade de ordem mínima	1
Preço	$10000-15000
Detalhes da embalagem	Caixa de madeira da caixa
Tempo de entrega	15 dias úteis
Termos de pagamento	T/T
Habilidade da fonte	1000 unidades por ano

Detalhes do produto

Intervalo de pontos de orvalho

-80°C a +20°C

Unidades Suportadas

Ponto de orvalho, ppmv, etc.

Precisão

Resolução

0,1°C / 0,1 ppm

Destacar

Analisador de gases SF6 modular

Teste de gás SF6 personalizável

Analisador SF6 com ponto de orvalho

Deixe um recado

Descrição de produto

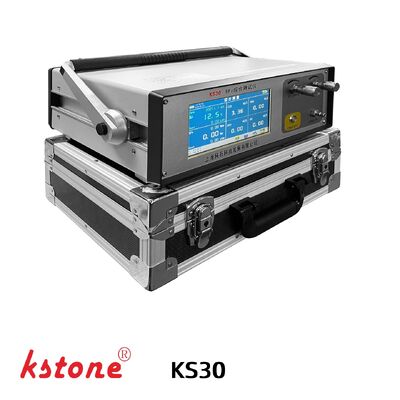

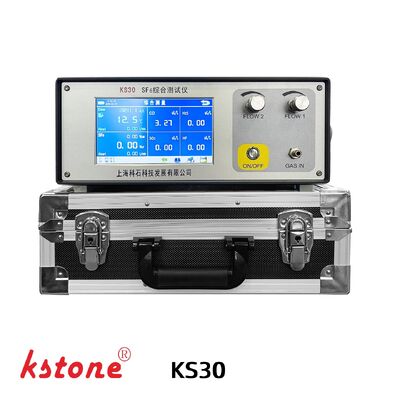

Analisador abrangente SF6 série KS30

O Analisador Abrangente de SF6 Série KS30 é um sistema modular de análise de gás multifuncional projetado para testes de qualidade de gás SF6 em aplicações de energia elétrica. O instrumento integra medição de umidade SF6, análise de pureza SF6 e detecção de gás de decomposição SF6 em uma plataforma portátil.

A maioria dos modelos KS30 são configurações modulares personalizadas. A Shanghai Kstone fornece soluções personalizadas de acordo com os diferentes requisitos do cliente e cenários de aplicação.

Como empresa de elaboração participante dos padrões da indústria de energia chinesa DL/T 1366-2023 (Gás SF6 para Equipamentos Elétricos) e DL/T 1353-2024 (Especificação Técnica para Sistemas de Manuseio de SF6), a série KS30 foi projetada para atender aos requisitos práticos de manutenção GIS, comissionamento de subestações e gerenciamento de qualidade do gás SF6.

Principais Funções

Medição de umidade SF6

Teste de ponto de orvalho
conversão ppmv
Análise de traços de umidade
Monitoramento de umidade de gás GIS

Análise de Pureza SF6

Teste de concentração de SF6
Verificação da qualidade do gás
Inspeção de aceitação de novo gás
Análise de gases mistos

Detecção de gás de decomposição SF6

Monitoramento de SO2
Detecção de H2S
Análise de CO
Detecção de alta frequência
Avaliação de decomposição de arco

Especificações Técnicas

Análise de Umidade SF6

Item	Especificação
Faixa de ponto de orvalho	-80°C a +20°C
Unidades Suportadas	Ponto de orvalho, ppmv, etc.
Precisão	±1°C
Resolução	0,1°C / 0,1 ppm
Taxa de fluxo de gás	0,25-0,35 L/min
Medidor de vazão	Medidor de vazão de massa eletrônico
Medição de pressão	0-1,0 MPa
Proteção de Sonda	Filtro sinterizado de aço inoxidável

Tempo de resposta

Doença	Tempo de resposta
+20 -> -20°C Td	5s [63%], 45s [90%]
-20 -> -60°C Td	10s [63%], 240s [90%]

Análise de Pureza SF6

Item	Especificação
Faixa de medição	0-100% SF6
Precisão e repetibilidade	±0,1%
Tempo de resposta	30 segundos
Influência do Fluxo	Independente do fluxo de gás

Análise de gás de decomposição SF6

Gás	Faixa	Precisão
H2S	0-200 ppm	≤±0,5%
SO2	0-100 ppm	≤±0,5%
CO	0-1000 ppm	≤±0,5%
AF	0-10 ppm	≤±0,5%

Parâmetros Adicionais

Item	Especificação
Sensibilidade	0,1 ppm
Repetibilidade	≤±1%

Especificações Gerais

Item	Especificação
Fonte de energia	220 VCA ±10%, 50 Hz
Função da bateria	Dupla utilização AC/DC com proteção contra sobrecarga
Operação Contínua	≥5 horas
Temperatura de armazenamento	-40°C a +70°C
Temperatura operacional	-30°C a +60°C
Faixa de pressão	0-20 barras
Armazenamento de dados	200 registros
Interface de saída	USB 1.1
Programas	Software de gerenciamento padrão com impressão de relatórios
Ferramentas Adicionais	Kit de ferramentas de conversão de umidade
Dimensões	132283308mm

Seleção do modelo da série KS30

Modelo	Pureza	Ponto de orvalho	SO2	H2S	CO	AF	Recuperação de Gás
KS30	✔	✔	✔	✔	✔
KS30-6	✔	✔	✔	✔	✔	✔
KS30-3	✔	✔	✔
KS30-T			✔	✔	✔
KS30-TC	✔		✔	✔	✔
KS30-CS	✔	✔
KS30-4			✔	✔	✔	✔
KS30-C3	✔		✔	✔	✔
KS30-C4	✔		✔	✔	✔	✔
KS30-C	✔
KS30-R-*							✔

Descrição da interface do instrumento

Não.	Função
1	Área de exibição do ponto de orvalho
2	Área de exibição de pureza
3	Leitura de CO
4	Leitura de SO2
5	Leitura de H2S
6	Chave de retorno
7	Chave de armazenamento
8	Imprimir chave
9	Chave de limpeza
10	Chave de calibração
11	Temperatura e umidade ambiente

Principais recursos

Design de personalização modular

A maioria dos modelos KS30 suporta configuração modular flexível de acordo com os requisitos do projeto.

Análise Multiparâmetro Integrada

Combina testes de umidade, pureza e gases de decomposição em um instrumento portátil.

Sensores de alta precisão

Utiliza sensores importados de alta precisão com excelente estabilidade e repetibilidade.

Design de campo portátil

Estrutura compacta adequada para subestações GIS e operações de manutenção no local.

Controle eletrônico de fluxo de massa

O medidor de vazão de massa eletrônico integrado garante amostragem de gás estável e precisa.

Gerenciamento Inteligente de Dados

Suporta armazenamento de dados, exportação USB e impressão de relatórios.

Função opcional de recuperação de gás

Os modelos selecionados suportam a função integrada de recuperação de gás SF6 para uma operação ecologicamente correta.

Cenários de aplicação

Indústria de energia elétrica

Comissionamento GIS
Manutenção do disjuntor
Inspeção de qualidade do gás SF6
Manutenção de subestação

Gerenciamento de Gás SF6

Novos testes de aceitação de gás
Avaliação de gás reciclado
Monitoramento de purificação de SF6
Inspeção de cilindro de gás

Manutenção preventiva

Avaliação da condição de isolamento
Monitoramento de decomposição de arco
Diagnóstico de falhas
Manutenção baseada em condições

Perguntas frequentes

Quais parâmetros o KS30 pode analisar?

O KS30 pode medir o ponto de orvalho do SF6, a pureza do SF6 e gases de decomposição, incluindo SO2, H2S, CO e HF, dependendo da configuração do modelo.

O KS30 é personalizável?

Sim. A maioria dos modelos KS30 são sistemas modulares personalizados projetados de acordo com as necessidades do cliente.

O instrumento suporta recuperação de gás?

Modelos KS30-R selecionados suportam funcionalidade integrada de recuperação de gás SF6.

O analisador é adequado para subestações GIS?

Sim. A série KS30 foi projetada especificamente para aplicações de inspeção GIS e manutenção de energia elétrica.

Os dados de medição podem ser exportados?

Sim. O analisador suporta exportação de dados USB, impressão de relatórios e armazenamento interno de dados.

O analisador inclui software de gerenciamento?

Sim. Está incluído software de gerenciamento padrão com impressão de relatórios e ferramentas de conversão de umidade.

Alternativa para DILO3-038R-R602

	KS30	KS30-6	3-038R-R602
Medição de Pureza	✓	✓	✓
Medição de umidade	✓	✓	✓
Medição SO₂	✓	✓	✓
H₂S	✓	✓	✓
CO	✓	✓	✓
AF	× (Personalizável disponível)	✓	✓
Recuperação de Gás	×(Personalizável disponível)	×(Personalizável disponível)	✓

Medição de Pureza SF6
Faixa de medição	0~100% em volume	0~100% em volume	0~100% em volume
Medindo Precisão	±0,1% em volume	±0,1% em volume	±0,5% em volume
Ponto de orvalho Medição
Faixa de medição	-80 ~ +20°C Ponto de orvalho	-80 ~ +20°C Ponto de orvalho	-60 ~ +20°C Ponto de orvalho
Medindo Precisão	±1℃	±1℃	±2°C(>-40°C)/±3°C(<-40°C)
Medição de SO₂
Faixa de medição	0~100 ppm	0~100 ppm	0~100 ppm
Medindo Precisão	≤±0,5%FS	≤±0,5%FS	≤±2%FS
H₂S Medição
Faixa de medição	0~200 ppm	0~200 ppm	0~100 ppm
Medindo Precisão	≤±0,5%FS	≤±0,5%FS	≤±2%FS
COMedição
Faixa de medição	0~1000 ppm	0~1000 ppm	0~500 ppm
Medindo Precisão	≤±0,5%FS	≤±0,5%FS	≤±2%FS
AFMedição
Faixa de medição	/	0~10 ppm	0~10 ppm
Medindo Precisão	/	≤±0,5%FS	≤±10%FS

Taxa de fluxo de gás	0,25~0,35L/min	0,25~0,35L/min	20 L/h (SF6)≈ 0,33 L/min
Pressão de gás de entrada permitida
Armazenamento de dados	200 unidades	200 unidades	500 unidades
Interface de dados	USB	USB	USB/LAN/WLAN
Temperatura operacional	-30°C~+60°C	-30°C~+60°C	-10 °C ~ +50 °C

Por que trabalhar com KSTONE

Fabricante profissional de equipamentos de detecção de gás
Ampla experiência em aplicações de HVAC e SF6
Suporte OEM e soluções personalizadas
Resposta técnica rápida
Qualidade de produto de nível industrial estável
Experiência global de exportação B2B

Entre em contato conosco hoje mesmo para obter preços, fichas técnicas e soluções personalizadas do analisador abrangente SF6 da série KS30.
