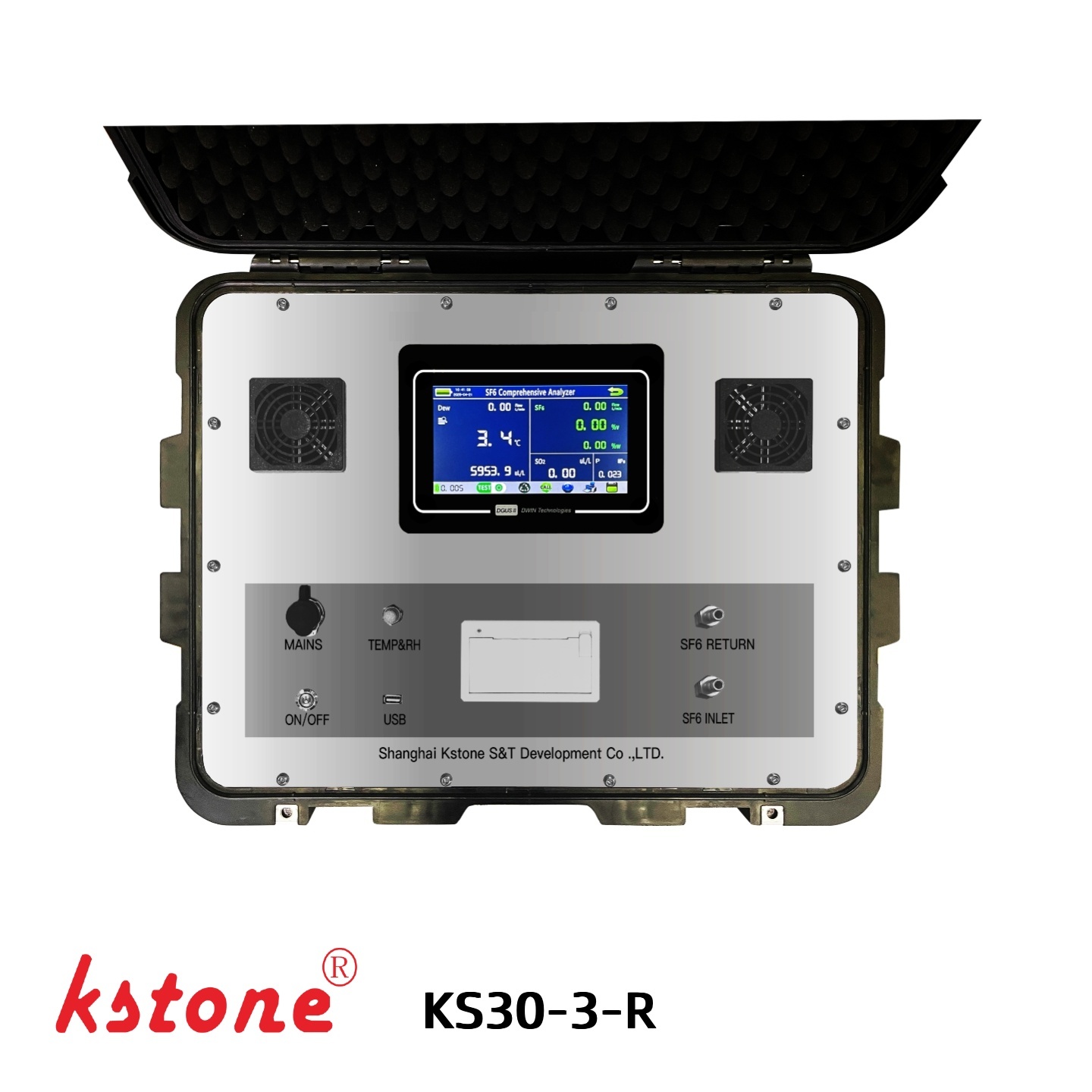

Analisador de Ponto de Orvalho, Pureza e SO₂ de SF₆ com Recuperação

KS30-3-R

Medição de Qualidade de Gás SF₆ 3 em 1 com Recuperação de Gás

A KSTONE KS30-3-R é um analisador portátil de gás SF₆ projetado para testes abrangentes de qualidade de gás e recuperação de gás durante a manutenção de equipamentos elétricos.

O instrumento combina três medições essenciais de qualidade de gás SF₆:

• Ponto de orvalho / umidade do SF₆
• Pureza de SF₆
• Produtos de decomposição de SO₂

Uma função de recuperação de gás integrada permite que o SF₆ testado seja recuperado após a medição, ajudando a reduzir as emissões desnecessárias de SF₆ durante a inspeção e manutenção de rotina.

O KS30-3-R é adequado para GIS, disjuntores SF₆, aparelhagem isolada a gás e outros equipamentos elétricos preenchidos com SF₆.

Principais Características

1. Análise de Gás SF₆ de Três Parâmetros

O KS30-3-R integra três testes de qualidade de gás SF₆ comumente necessários em um único instrumento portátil:

Ponto de Orvalho + Pureza de SF₆ + SO₂

Isso permite que os operadores avaliem o nível de umidade, a concentração de SF₆ e a condição dos produtos de decomposição do gás sem o uso de analisadores separados.

2. Ampla Faixa de Medição de Ponto de Orvalho

O módulo de medição de umidade fornece uma faixa de medição de ponto de orvalho de:

-80°C a +20°C

O instrumento também suporta a conversão entre ponto de orvalho e concentração de umidade em ppmv, tornando os resultados dos testes mais fáceis de interpretar de acordo com diferentes requisitos de aplicação.

A precisão especificada é:

±0,5°C

com saída de ponto de geada abaixo de 0°C.

3. Controle Eletrônico de Vazão em Massa

O analisador utiliza um medidor de vazão em massa eletrônico para controlar a vazão de amostragem em:

0,25–0,35 L/min

O controle de vazão é projetado para manter condições de amostragem estáveis e reduzir a influência da variação da vazão no processo de medição.

4. Medição de Pureza de SF₆

O módulo de pureza integrado mede a concentração de SF₆ em:

0–100% SF₆

com um tempo de resposta de:

≤30 segundos

Isso fornece uma indicação rápida da concentração de SF₆ dentro do equipamento sob teste.

5. Detecção de Produtos de Decomposição de SO₂

O analisador pode detectar SO₂, um dos principais produtos de decomposição usados na avaliação da condição do gás SF₆.

Faixa de medição: 0–100 ppm
Sensibilidade: 0,1 ppm

O módulo de medição de SO₂ é adequado para inspeção de rotina de equipamentos elétricos preenchidos com SF₆.

6. Recuperação Integrada de Gás SF₆

Ao contrário de um analisador básico de qualidade de gás, o KS30-3-R incorpora uma função de recuperação.

Após o processo de medição, o gás SF₆ amostrado pode ser recuperado em vez de ser intencionalmente descarregado na atmosfera.

Isso torna o instrumento particularmente adequado para ambientes de manutenção onde a redução de emissões de SF₆ e a recuperação de gás são importantes.

7. Design Portátil e Orientado para Campo

A carcaça compacta mede apenas:

132 * 283 * 308 mm

O sistema suporta operação AC/DC com proteção contra sobrecarga e fornece ≥5 horas de operação da bateria.

Isso torna o analisador adequado para testes de campo em subestações e outros locais de manutenção de equipamentos elétricos.

Funções de Medição

Ponto de Orvalho / Umidade de SF₆

O módulo de umidade mede o ponto de orvalho do gás SF₆ e suporta a conversão de umidade para ppmv.

Tempo de Resposta

Para medições abaixo de 0°C, o instrumento fornece saída de ponto de geada.

Análise de Pureza de SF₆

O módulo de pureza mede a concentração de SF₆ no gás amostrado.

A medição de pureza de SF₆ fornece uma indicação rápida se o gás atende ao nível de concentração exigido para a aplicação.

Análise de Produtos de Decomposição de SO₂

O KS30-3-R inclui um módulo de detecção de SO₂ para monitorar produtos de decomposição de SF₆.

A medição de SO₂ pode ser usada como parte da avaliação de rotina da condição do gás SF₆ após operação, manutenção ou inspeção relacionada a falhas de equipamentos elétricos.

Função de Recuperação de Gás

A configuração "-R" adiciona uma função de recuperação de SF₆ ao sistema de análise de gás.

Durante os testes de gás convencionais, uma pequena quantidade de SF₆ é normalmente introduzida no analisador para medição. O KS30-3-R é projetado para recuperar o gás testado após a análise.

Processo típico

Equipamento Elétrico

↓

Amostragem de Gás SF₆

↓

Medição de Ponto de Orvalho

↓

Medição de Pureza de SF₆

↓

Medição de SO₂

↓

Recuperação de Gás SF₆

Esta configuração ajuda a reduzir a liberação desnecessária de SF₆ durante testes de manutenção repetidos.

Processo de Medição

A sequência operacional típica é:

Passo 1 — Conectar

Conecte o analisador ao compartimento de gás SF₆ usando a mangueira de gás e os conectores apropriados.

Passo 2 — Amostrar

Uma quantidade controlada de gás SF₆ entra no analisador através do circuito de amostragem.

Passo 3 — Analisar

O instrumento mede:

• Ponto de orvalho / umidade
• Pureza de SF₆
• Concentração de SO₂

Passo 4 — Registrar

Os dados de medição podem ser armazenados no instrumento e transferidos através da interface USB.

Passo 5 — Recuperar

Após o teste, o gás SF₆ amostrado é recuperado através do sistema de recuperação integrado.

Especificações do Sistema

Gerenciamento e Relatórios de Dados

O KS30-3-R suporta armazenamento interno de até 200 registros de medição.

O software de gerenciamento padrão fornece funções incluindo:

• Gerenciamento de dados de medição
• Impressão de relatórios de teste
• Transferência de dados
• Conversão de ponto de orvalho / umidade
• Documentação de resultados de teste

Isso permite que os resultados dos testes sejam retidos como parte dos registros de manutenção e inspeção de equipamentos.

Proteção da Sonda

A sonda de ponto de orvalho é protegida por um filtro sinterizado de aço inoxidável.

O filtro protetor ajuda a reduzir a influência de partículas e contaminantes que entram no elemento sensor durante a medição de campo.

Isso é particularmente útil ao testar gás de equipamentos elétricos onde o circuito de gás pode conter pequenas quantidades de contaminação particulada.

Aplicações Típicas

O KS30-3-R é projetado para aplicações de inspeção e manutenção de qualidade de gás SF₆, incluindo:

• Testes de qualidade de gás GIS
• Testes de disjuntores SF₆
• Inspeção de aparelhagem SF₆
• Manutenção de subestação isolada a gás
• Avaliação da condição do gás SF₆
• Comissionamento GIS
• Revisão de disjuntores
• Inspeção de rotina de gás SF₆
• Testes de manutenção após serviço de equipamentos elétricos

Por que Usar um Analisador Combinado de SF₆?

Um analisador combinado pode simplificar os testes de campo integrando várias medições de qualidade de gás comumente necessárias em um único instrumento.

Em vez de carregar instrumentos separados para testes de umidade, pureza e produtos de decomposição, o KS30-3-R fornece essas medições através de um único sistema portátil.

A função de recuperação integrada apoia ainda mais os procedimentos de manutenção com consciência de emissões de SF₆.

Especificações Técnicas

Ponto de Orvalho / Umidade de SF₆

Pureza de SF₆

SO₂

Geral

Perguntas Frequentes

O que o KS30-3-R mede?

O KS30-3-R mede ponto de orvalho de SF₆, pureza de SF₆ e produtos de decomposição de SO₂.

Qual é a faixa de medição de ponto de orvalho?

A faixa de medição de ponto de orvalho é -80°C a +20°C, com suporte para conversão de umidade para ppmv.

O analisador pode recuperar SF₆ após os testes?

Sim. A configuração "-R" inclui uma função de recuperação de gás SF₆ projetada para recuperar o gás amostrado após a medição.

Qual é a faixa de medição de pureza de SF₆?

O módulo de pureza mede 0–100% SF₆.

Qual faixa de SO₂ pode ser medida?

A faixa de medição de SO₂ é 0–100 ppm, com uma sensibilidade de 0,1 ppm.

Por quanto tempo o analisador pode operar com bateria?

O sistema de modo duplo AC/DC fornece um tempo de operação especificado da bateria de pelo menos 5 horas, com proteção contra sobrecarga.

Quantos registros de teste podem ser armazenados?

O armazenamento de dados interno suporta até 200 registros de medição.

O KS30-3-R é adequado para manutenção de GIS?

Sim. O analisador é projetado para aplicações de teste de qualidade de gás SF₆ em campo, como manutenção de GIS, disjuntores SF₆ e aparelhagem SF₆.

Soluções de Análise de Gás SF₆ KSTONE

A KSTONE fornece soluções de análise de gás SF₆ cobrindo ponto de orvalho, pureza de SF₆, SO₂ e outros produtos de decomposição de SF₆.

Para aplicações que exigem diferentes combinações de parâmetros de gás, a KSTONE pode fornecer configurações de analisadores modulares e personalizadas de acordo com os requisitos de medição do cliente.

Para análise de gás SF₆ de parâmetros mais altos, a KSTONE também fornece sistemas configuráveis que cobrem componentes adicionais como H₂S, HF, CO, O₂ e outros gases, dependendo da configuração selecionada.
