Analisador de Mídia de Isolamento Multiparâmetro KS30-H3W para Equipamentos Elétricos Ecológicos

Medição de Gás Traço SF₆, Oxigênio e Ponto de Orvalho para Equipamentos Elétricos Isolados com N₂ e Ar Seco

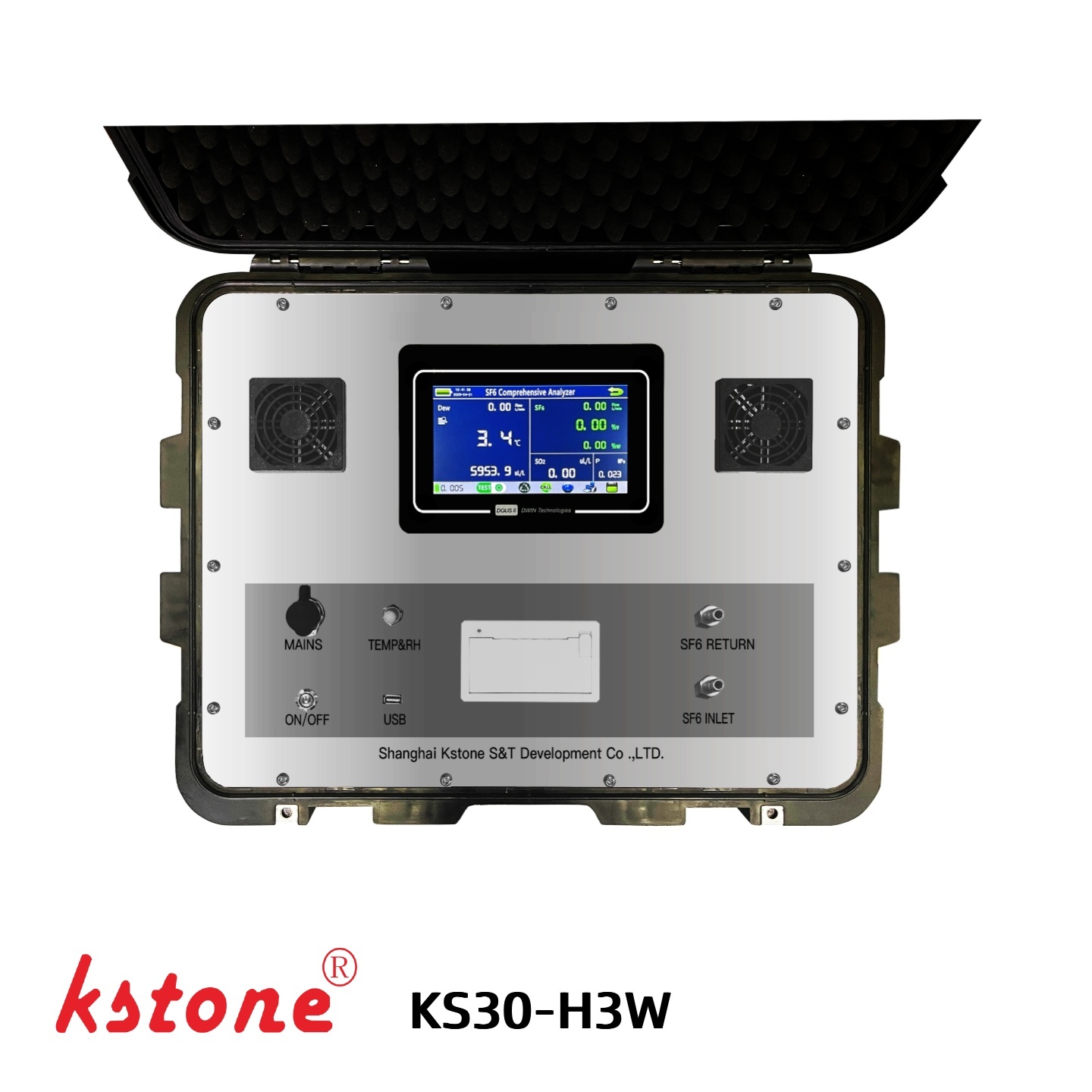

O KSTONE KS30-H3W é um analisador de mídia de isolamento multiparâmetro projetado para testes de qualidade de gás em equipamentos elétricos ecológicos usando N₂ ou ar seco como meio de isolamento.

O analisador combina medição de traço de SF₆, medição de oxigênio (O₂) e medição de ponto de orvalho em um único instrumento portátil. Ele pode identificar diferentes ambientes de gás isolante medindo a concentração de oxigênio, tornando-o adequado para equipamentos elétricos isolados com N₂ e isolados com ar seco.

Com sensores importados de alto desempenho, um microprocessador de alta velocidade, uma tela sensível ao toque colorida e um sistema integrado de controle de fluxo de gás, o KS30-H3W oferece medição de campo rápida e conveniente para fabricantes de equipamentos de energia, subestações, equipes de manutenção e provedores de serviços de testes elétricos.

Principais Funções de Medição

Medição de Traço de SF₆

O KS30-H3W pode detectar quantidades traço de SF₆ em equipamentos elétricos ecológicos.

• Faixa de medição: 0–3000 ppm
• Resolução: 0,1 ppm
• Tempo de resposta: ≤30 s

A medição de traço de SF₆ pode ser usada para monitorar possível contaminação por SF₆ ou SF₆ residual em sistemas de gás isolante onde N₂ ou ar seco são usados como meio de isolamento primário.

Medição de Oxigênio

O analisador suporta duas faixas de medição de O₂ de acordo com o meio de isolamento.

Para equipamentos elétricos isolados com N₂

• Faixa de O₂: 0–1%

Para equipamentos elétricos isolados com ar seco

• Faixa de O₂: 0–23%

A faixa de medição de O₂ permite que o instrumento seja usado para diferentes ambientes de gás de equipamentos elétricos ecológicos sem a necessidade de analisadores separados.

Medição de Ponto de Orvalho

O KS30-H3W mede o ponto de orvalho do gás de amostra para ajudar a avaliar as condições de umidade dentro do sistema de gás isolante.

• Faixa de medição: −80 a +20°C
• Resolução: 0,1°C
• Precisão de referência: ±0,5°C

A medição de umidade é particularmente importante para monitorar a qualidade do gás de equipamentos elétricos selados e identificar condições de umidade desfavoráveis que podem afetar o desempenho do isolamento.

Um Analisador para Diferentes Mídias de Equipamentos Elétricos Ecológicos

Equipamentos elétricos ecológicos podem usar diferentes mídias de isolamento dependendo do projeto do equipamento.

O KS30-H3W combina múltiplas medições em um único instrumento, permitindo que os usuários testem:

Esta configuração multiparâmetro reduz a necessidade de carregar instrumentos de teste separados para diferentes medições de qualidade de gás.

Como o KS30-H3W Funciona

Durante a medição, o gás de amostra é introduzido no analisador através da conexão de amostragem.

O sistema de fluxo de gás integrado ajuda a manter condições de amostragem estáveis, enquanto os sensores internos medem simultaneamente os parâmetros de gás necessários.

Processo de Medição

Equipamento Elétrico → Amostragem de Gás → Estabilização de Fluxo → Medição Multiparâmetro → Exibição de Resultados → Armazenamento de Dados

O instrumento pode fornecer informações simultaneamente sobre:

• Concentração de traço de SF₆
• Concentração de oxigênio
• Ponto de orvalho

Os resultados da medição são exibidos diretamente na tela sensível ao toque colorida para operação de campo conveniente.

Principais Características

1. Medição Multiparâmetro

SF₆, O₂ e ponto de orvalho podem ser medidos usando um analisador integrado, reduzindo o número de instrumentos necessários para testes de campo.

2. Projetado para Equipamentos Elétricos com N₂ e Ar Seco

Duas faixas de medição de O₂ suportam diferentes aplicações de mídia de isolamento:

• 0–1% O₂ para equipamentos elétricos isolados com N₂
• 0–23% O₂ para equipamentos elétricos isolados com ar seco

3. Detecção de Traço de SF₆

O instrumento mede traço de SF₆ de 0 a 3000 ppm, com uma resolução de 0,1 ppm.

4. Resposta Rápida de Medição

O analisador é projetado para testes de campo rápidos, com medições de SF₆, O₂ e composição de gás respondendo em aproximadamente 30 segundos sob condições especificadas.

5. Controle de Fluxo Integrado

Uma válvula de estabilização de pressão embutida e um medidor de fluxo eletrônico ajudam a manter condições estáveis de gás de amostra durante a medição.

6. Sensores de Alto Desempenho

O analisador usa sensores importados de alto desempenho para medição estável e boa repetibilidade.

7. Interface de Tela Sensível ao Toque Colorida

A tela sensível ao toque colorida e a interface gráfica do usuário simplificam a operação e permitem que os resultados da medição e as configurações do instrumento sejam visualizados diretamente na tela.

8. Construído para Testes de Campo

O instrumento compacto pesa aproximadamente 3,5 kg e é alimentado por uma bateria de lítio, ao mesmo tempo em que suporta energia CA para uso flexível em campo e oficina.

Especificações Técnicas

Medição de SF₆

Medição de Ponto de Orvalho

* Os tempos de resposta podem variar sob diferentes condições de medição. A especificação original indica valores de referência de 30 s e 300 s, respectivamente.

Nitrogênio (N₂)

Oxigênio (O₂) – Faixa Baixa

Para equipamentos elétricos isolados com N₂

Oxigênio (O₂) – Faixa Alta

Para equipamentos elétricos isolados com ar seco

Especificações Gerais

Aplicações Típicas

O KS30-H3W é projetado para testes de qualidade de gás e manutenção de equipamentos elétricos ecológicos.

Equipamentos Elétricos Ecológicos

Usado para testar condições de gás isolante em equipamentos elétricos que usam N₂ ou ar seco em vez de sistemas de isolamento convencionais à base de SF₆.

Fabricantes de Equipamentos Elétricos

Adequado para inspeção de qualidade de gás durante a produção, montagem e comissionamento de equipamentos.

Subestações

Usado para inspeção de campo e manutenção de equipamentos elétricos isolados a gás.

Manutenção de Equipamentos de Energia

Fornece medição portátil de traço de SF₆, oxigênio e ponto de orvalho durante atividades de inspeção e manutenção.

Adequado para empresas de teste e provedores de serviços que exigem um analisador de gás multiparâmetro compacto para aplicações de campo.

Por que Escolher o KSTONE KS30-H3W?

Múltiplas Medições em um Único Instrumento

Em vez de usar instrumentos separados para traço de SF₆, oxigênio e ponto de orvalho, o KS30-H3W integra essas medições em uma plataforma portátil.

Adaptável a Diferentes Mídias de Isolamento

As duas faixas de medição de O₂ permitem que o mesmo analisador seja usado para aplicações de isolamento com N₂ e ar seco.

Operação Prática em Campo

O sistema de controle de fluxo integrado, a interface de tela sensível ao toque, a alimentação por bateria e o design compacto tornam o instrumento adequado para testes no local.

Avaliação Rápida da Qualidade do Gás

A combinação de múltiplos parâmetros de medição permite que os usuários obtenham uma imagem mais completa das condições do gás isolante durante uma única operação de teste.

Gerenciamento de Dados e Funções do Instrumento

Além da medição de gás, o KS30-H3W integra várias funções operacionais projetadas para testes de campo.

Estes incluem:

• Medição em tempo real
• Gerenciamento de energia
• Gerenciamento de tempo
• Armazenamento de arquivos
• Configuração de parâmetros
• Operação com tela sensível ao toque colorida
• Interface gráfica do usuário

As informações de medição podem ser visualizadas diretamente no instrumento e armazenadas para referência posterior.

KS30-H3W em Resumo

Perguntas Frequentes

O que o KS30-H3W mede?

O KS30-H3W é projetado para medir traço de SF₆, oxigênio e ponto de orvalho, com medição de N₂ também fornecida de acordo com a configuração especificada.

O KS30-H3W pode ser usado para equipamentos elétricos com N₂ e ar seco?

Sim. O instrumento fornece uma faixa baixa de O₂ de 0–1% para aplicações com N₂ e uma faixa alta de O₂ de 0–23% para aplicações com ar seco.

Por que medir traço de SF₆ em equipamentos elétricos ecológicos?

Quando N₂ ou ar seco são usados como meio de isolamento primário, a medição de traço de SF₆ pode ajudar a identificar a presença de SF₆ residual ou contaminante no sistema de gás.

Qual é a faixa de ponto de orvalho?

A faixa de medição de ponto de orvalho é −80 a +20°C, com uma resolução de 0,1°C.

O instrumento pode ser usado para testes de campo?

Sim. O KS30-H3W é projetado como um analisador portátil e suporta operação com bateria de lítio, bem como energia CA de 100–240 V.

Quais indústrias podem usar o KS30-H3W?

Usuários típicos incluem concessionárias de energia, fabricantes de equipamentos elétricos, empresas de testes elétricos, empreiteiros de manutenção e outras organizações envolvidas na inspeção de equipamentos elétricos ecológicos.
