Pesagem electrónica, reciclagem totalmente automática, armazenamento de líquidos, reciclagem limpa, KSLH-18Y/20-63-200MZ
Our company is the drafting unit of the industry standard "DL/T1353-2024 Technical Specification for Sulfur Hexafluoride Treatment System" issued by the National Energy Administration of the People's Republic of China

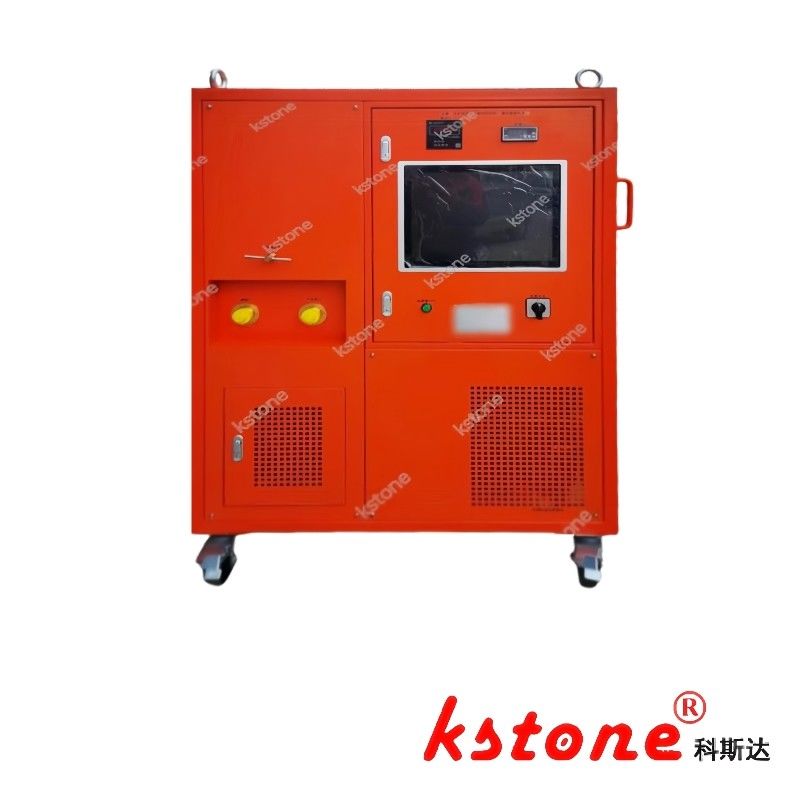

Os dispositivos de recuperação de SF6 são geralmente produtos personalizados; de acordo com a classificação funcional, se inclui a função de reciclagem, aspiração e inflação,Há muitas configurações baseadas nas necessidades do cliente, tais como se é necessária a reciclagem de pressão negativa, se é utilizado um compressor sem óleo, a velocidade do compressor, o tamanho do reservatório de armazenamento de líquidos, se tem uma função de congelamento,se dispõe de filtragem de umidade e de partículas, se precisa de ser totalmente automática, etc. Tomando como exemplo o KSLH-18Y/20-63-200MZ,Vamos introduzir este dispositivo de recuperação e inflação totalmente automático, que inclui um compressor de 18 m3/h (óleo), um compressor de pressão negativa de 20 m3/h, uma bomba de vácuo de 63 m3/h, um tanque de armazenamento de líquidos de 200 L e funcionamento totalmente automático
Parâmetro de desempenho técnico principal
1Parâmetro de desempenho do dispositivo
|
Modelo
|
Liquefação e refrigeração a alta pressão
|
|
Temperatura das circunstâncias de trabalho
|
-10°C ∼40°C
|
|
Recuperação
|
Pressão final ((Pa)
|
≤ 1000
|
|
|
Pressão inicial ((Pa)
|
≤133
|
|
Carga
|
Pressão final ((MPa)
|
1.0
|
|
|
Velocidade de carga (h/m3)
|
≤ 0.2
|
|
Velocidade de vácuo ((h/m3))
|
≤ 0.1
|
|
Vazio limite (Pa)
|
≤ 10
|
|
Preservação do vácuo ((Pa/24 horas)
|
≤ 400
|
|
Taxa de vazamento anual
|
≤ 0,5%
|
|
Pureza do gás SF6 recuperado
|
Teor de humidade (ppmv)
|
≤ 60
|
|
|
Teor de óleo (ppmw)
|
≤ 10
|
|
Container de armazenamento
|
Modo de armazenamento
|
Estado líquido
|
|
|
Pressão (MPa)
|
5.0
|
|
|
Volume (L)
|
200
|
|
|
Gás líquido armazenado (kg)
|
200
|
|
|
Pesagem eletrónica
|
Medir e exibir o peso do SF6 no recipiente (opcional)
|
|
Modo de liquefação
|
Liquefacção por refrigeração
|
|
Modo de regeneração do filtro de secagem
|
Aquecimento a vácuo
|
|
Fornecimento de energia
|
3Φ 380V 50HZ
|
|
Consumo total de energia (kW)
|
≤ 20
|
|
Ruído dB (A)
|
≤ 70
|
|
Peso do dispositivo
|
Cerca de 700 kg
|
|
Dimensões externas ((mm)
|
1800*1050*1800
|
2Os principais parâmetros de desempenho das peças
|
compressor
|
Descarga teórica
|
m3/h
|
18
|
|
Compressor de vácuo
|
Descarga teórica
|
m3/h
|
20
|
|
|
Limitar o vácuo
|
pai
|
1000
|
|
Bomba de vácuo
|
Velocidade
|
m3/h
|
63
|
|
|
Limitar o vácuo
|
Pai!
|
10
|
|
|
Classificação
|
|
O segundo storge
|
|
|
Pressão projetada
|
MPa
|
5.0
|
|
Container
|
Temperatura prevista
|
°C
|
100
|
|
|
Volume
|
L
|
200
|
|
|
Capacidade de armazenamento de líquidos do recipiente
|
Quilos
|
200
|
3.recinto
Duas mangueiras de borracha DN20 com uma extremidade ligada ao equipamento e a outra extremidade M27 * 1.5 fio interno
1 cabo de alimentação de 10 metros
Manual em inglês
Certificado de qualificação em inglês
Relatório de ensaio de fábrica em inglês
Pode suportar a personalização de dispositivos de reciclagem de acordo com os parâmetros técnicos da dilo, tais como B057R03, B058R03, L170R01
