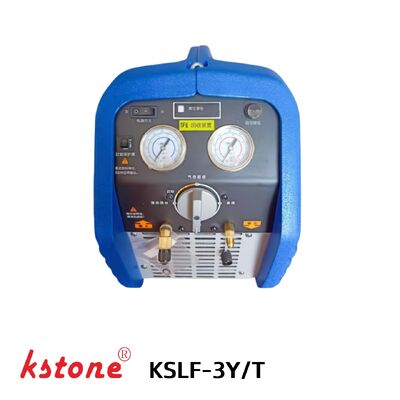

Máquina portátil de recuperação de gás SF6 para interruptor de média tensão de 10 ̊35 kV
| Lugar de origem | Xangai |
|---|---|
| Marca | KSTONE |
| Certificação | ISO-9001 |
| Número do modelo | KSLF-3Y/T |
| Documento | KSLF-3Y:T SF6 Recovery unit...it.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | $1200 |
| Detalhes da embalagem | caixa da caixa da caixa de madeira |
| Tempo de entrega | 7 a 10 dias úteis |
| Termos de pagamento | T/T |
| Habilidade da fonte | 1000 unidades por ano |
Detalhes do produto
| Deslocamento do Compressor | 2,8 m³/h | Pressão máxima de descarga | 5,5 MPa |
|---|---|---|---|
| Pressão máxima de sucção | 0,4 MPa | Pressão de descarga permitida | 3,8 MPa |
| Pressão de Recuperação Final | ≤53kPa | Taxa de recuperação de gás | 20–30kg/h |
| Destacar | Unidade portátil de recuperação de gás SF6,Sistema de recuperação SF6 com garantia,Reciclagem portátil de gases SF6 |
||
Descrição de produto
Unidade Portátil de Recuperação de Gás SF₆ – KSLF-3Y/T
Sistema Manual Compacto de Recuperação de SF₆ para Painéis de Média Tensão de 10–35 kV
Visão Geral do Produto
A Unidade Portátil de Recuperação de Gás SF₆ KSLF-3Y/T é um sistema manual compacto e leve de recuperação de SF₆ projetado para recuperação de SF₆ no local de painéis de média tensão de 10–35 kV.
Equipada com um compressor de SF₆ integrado com refrigeração a ar, a unidade suporta recuperação de SF₆ em fase gasosa e líquida. O SF₆ recuperado pode ser transferido diretamente para um cilindro de gás conectado para armazenamento e posterior reutilização ou tratamento.
Com um peso inferior a 25 kg, excluindo o cilindro de gás e dimensões compactas de aproximadamente 500 × 300 × 400 mm, o KSLF-3Y/T foi projetado para transporte conveniente e operação em campo.
A unidade portátil de recuperação de SF₆ é particularmente adequada para equipes de serviço de campo, manutenção de painéis de média tensão e operações ocasionais de recuperação de SF₆ onde portabilidade e fácil implantação são importantes.
Principais Características
Design Compacto e Leve
Com um peso total inferior a 25 kg, excluindo o cilindro de gás, o KSLF-3Y/T pode ser facilmente transportado entre locais de serviço.
Recuperação de SF₆ Gasoso e Líquido
O sistema suporta recuperação de SF₆ em fase gasosa e líquida, proporcionando flexibilidade para diferentes condições de serviço de painéis.
Projetado para Painéis de 10–35 kV
A unidade é projetada especificamente para aplicações de recuperação de SF₆ envolvendo painéis de média tensão de 10–35 kV.
Compressor Integrado com Refrigeração a Ar
O compressor de SF₆ integrado fornece um deslocamento de 2,8 m³/h e utiliza refrigeração a ar para operação conveniente em campo.
Transferência Direta para Cilindro de SF₆
O SF₆ recuperado pode ser transferido diretamente para um cilindro de armazenamento conectado através do sistema de conexão de cilindro de gás.
Operação Conveniente em 220 V
O KSLF-3Y/T opera com uma fonte de alimentação de 220 V, tornando-o adequado para ambientes de serviço com energia elétrica padrão.
Caixa Portátil de Alumínio
A caixa compacta de alumínio oferece proteção durante o transporte, ao mesmo tempo que torna a unidade conveniente para recuperação e manutenção de SF₆ no local.
Funções Principais
- Recuperação de Gás SF₆
- Recuperação de SF₆ em Fase Gasosa
- Recuperação de SF₆ em Fase Líquida
- Transferência de SF₆ para Cilindros de Armazenamento
- Enchimento Direto em Cilindros de Gás
- Operação Portátil no Local
- Serviço de Painéis de Média Tensão
Aplicações
A unidade portátil de recuperação de gás SF₆ KSLF-3Y/T é adequada para uma variedade de aplicações de serviço de campo e manutenção.
Painéis de Média Tensão de 10–35 kV
Projetado para recuperar gás SF₆ de painéis de média tensão durante manutenção, inspeção, reparo ou substituição de equipamentos.
Recuperação de SF₆ no Local
Seu tamanho compacto e baixo peso tornam a unidade adequada para técnicos de campo que precisam transportar equipamentos de recuperação de SF₆ entre diferentes locais de serviço.
Manutenção de Painéis
A unidade pode ser usada para recuperar SF₆ antes de abrir ou fazer a manutenção de equipamentos elétricos isolados com SF₆.
Transferência de Gás SF₆
O SF₆ recuperado pode ser transferido diretamente para um cilindro de armazenamento conectado para armazenamento.
Operações de Serviço de Campo
O KSLF-3Y/T é particularmente adequado para operações de recuperação de SF₆ ocasionais ou móveis em vez de recuperação contínua em oficina de alto volume.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | KSLF-3Y/T |
| Tipo de Produto | Unidade Portátil de Recuperação de Gás SF₆ |
| Aplicação | Painéis de Média Tensão de 10–35 kV |
| Tipo de Recuperação | Recuperação de SF₆ em Fase Gasosa e Líquida |
| Deslocamento do Compressor | 2,8 m³/h |
| Pressão Máxima de Descarga | 5,5 MPa |
| Pressão Máxima de Sucção | 0,4 MPa |
| Pressão de Descarga Permitida | 3,8 MPa |
| Pressão Final de Recuperação | ≤53 kPa |
| Taxa de Recuperação de Gás | 20–30 kg/h |
| Taxa de Recuperação de Líquido | 70–80 kg/h |
| Método de Resfriamento | Refrigerado a ar |
| Fonte de Alimentação | 220 V |
| Potência | 1 kW |
| Nível de Ruído | ≤60 dB |
| Peso | <25 kg, excluindo cilindro de gás |
| Dimensões | Aprox. 500 × 300 × 400 mm |
Configuração do Sistema
Compressor de SF₆ Integrado
O KSLF-3Y/T é equipado com um compressor de SF₆ integrado com refrigeração a ar e um deslocamento de 2,8 m³/h. Opções de compressor doméstico estão disponíveis, e configurações de compressor importado podem ser fornecidas de acordo com os requisitos do cliente.
Sistema de Recuperação de SF₆
O sistema de recuperação suporta recuperação de SF₆ em fase gasosa e líquida, permitindo que a unidade lide com diferentes condições de recuperação durante a manutenção de painéis.
Sistema de Conexão de Cilindro de Gás
O sistema de conexão de cilindro de gás permite que o SF₆ recuperado seja transferido diretamente para um cilindro de armazenamento conectado.
Linha de Conexão do Painel
A mangueira e a interface de conexão do painel podem ser personalizadas de acordo com os requisitos de conexão do painel do cliente.
Caixa Portátil de Alumínio
A caixa de transporte compacta de alumínio oferece uma solução conveniente para transporte de equipamentos e operação no local.
Acessórios Padrão
| Item | Especificação | Qtd |
|---|---|---|
| Compressor Integrado | Pressão máx. 3,5 MPa; deslocamento 2,8 m³/h | 1 |
| Mangueira de Conexão do Painel | Personalizada de acordo com os requisitos do cliente | 1 |
| Mangueira de Conexão do Cilindro de Gás | Configuração padrão | 1 |
| Caixa de Transporte de Alumínio | Invólucro protetor portátil | 1 |
Nota: Mangueiras e interfaces de conexão podem ser personalizadas de acordo com as especificações do painel e do cilindro de gás do cliente.
Por que escolher o KSLF-3Y/T?
Para aplicações de serviço de campo, um sistema de recuperação de SF₆ grande nem sempre é necessário. A Unidade Portátil de Recuperação de Gás SF₆ KSLF-3Y/T oferece uma solução mais compacta para equipes de manutenção que trabalham com painéis de média tensão.
Seu design leve, fonte de alimentação de 220 V, compressor integrado e capacidade de recuperação de gás/líquido o tornam adequado para aplicações onde mobilidade, implantação rápida e transporte conveniente são requisitos chave.
Em comparação com sistemas de recuperação de SF₆ maiores voltados para oficinas, o KSLF-3Y/T destina-se principalmente a operações de recuperação no local e ocasionais.
Recuperação Portátil de SF₆ para Serviço de Campo
Painéis isolados com SF₆ requerem manuseio adequado de gás durante a manutenção e serviço. Recuperar SF₆ antes de abrir o equipamento ajuda a evitar a liberação desnecessária de gás e permite que o gás recuperado seja transferido para um cilindro de armazenamento.
O KSLF-3Y/T oferece uma solução portátil para essas operações, especialmente para painéis de média tensão de 10–35 kV.
Para instalações GIS maiores, volumes de recuperação mais altos ou aplicações que exigem funções de recuperação automática, vácuo, enchimento e purificação, a KSTONE pode fornecer sistemas de serviço e recuperação de SF₆ maiores e personalizados.
Perguntas Frequentes
O que é a Unidade Portátil de Recuperação de Gás SF₆ KSLF-3Y/T?
O KSLF-3Y/T é uma unidade manual compacta de recuperação de gás SF₆ projetada para recuperação de SF₆ no local de painéis de média tensão de 10–35 kV. Ele suporta recuperação em fase gasosa e líquida.
Para qual faixa de tensão de painéis o KSLF-3Y/T foi projetado?
A unidade é projetada principalmente para painéis de SF₆ de média tensão de 10–35 kV.
O KSLF-3Y/T pode recuperar SF₆ líquido?
Sim. A unidade suporta recuperação de SF₆ em fase gasosa e líquida. A taxa de recuperação de líquido especificada é de 70–80 kg/h.
Qual é a taxa de recuperação de gás SF₆?
A taxa de recuperação de gás é de aproximadamente 20–30 kg/h, dependendo das condições de operação.
Quão portátil é o KSLF-3Y/T?
A unidade pesa menos de 25 kg, excluindo o cilindro de gás e tem dimensões aproximadas de 500 × 300 × 400 mm, tornando-a adequada para transporte em campo.
O SF₆ recuperado pode ser transferido diretamente para um cilindro de gás?
Sim. O KSLF-3Y/T é equipado com um sistema de conexão de cilindro de gás para transferência e armazenamento direto de SF₆ recuperado.
A mangueira de conexão do painel pode ser personalizada?
Sim. A mangueira e a interface de conexão do painel podem ser personalizadas de acordo com os requisitos de conexão do painel do cliente.
O KSLF-3Y/T é adequado para operação contínua em oficina?
O KSLF-3Y/T é projetado principalmente para serviço de campo portátil e operações de recuperação de SF₆ ocasionais. Para aplicações contínuas ou de alto volume em oficina, a KSTONE pode fornecer sistemas de recuperação e serviço de SF₆ maiores.
O KSLF-3Y/T inclui purificação de SF₆?
Não. O KSLF-3Y/T é projetado principalmente para recuperação e transferência de SF₆ e não inclui um sistema dedicado de purificação de gás SF₆.
Equipamentos Relacionados para Manuseio de Gás SF₆
- Sistemas de Recuperação e Reenchimento de Gás SF₆
- Sistemas Totalmente Automáticos de Recuperação de SF₆
- Equipamentos de Purificação de Gás SF₆
- Sistemas de Bombeamento a Vácuo de SF₆
- Detectores de Vazamento de Gás SF₆
- Analisadores de Gás SF₆
Solicite uma Solução Portátil de Recuperação de SF₆
Precisa de uma unidade portátil de recuperação de gás SF₆ para painéis de 10–35 kV?
Entre em contato com a KSTONE com o modelo do seu painel, interface de conexão de SF₆, método de recuperação necessário e requisitos de fonte de alimentação. Podemos recomendar uma configuração adequada e personalizar as mangueiras de conexão e acessórios de acordo com sua aplicação.
KSTONE – Fabricante de Equipamentos de Teste e Manuseio de Gás SF₆
