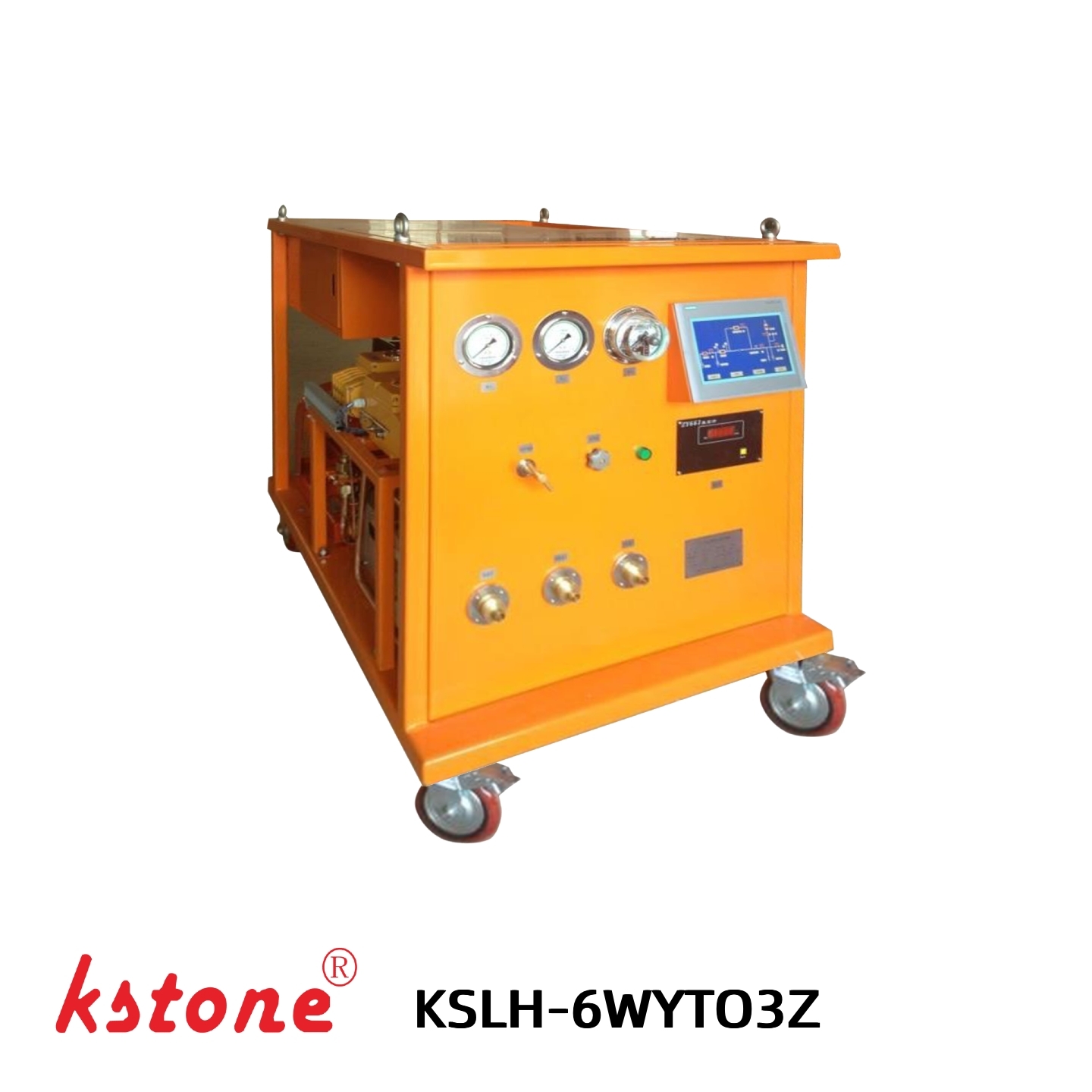

KSLH-6WYTO3Z

Sistema de recuperação, aspiração e enchimento de gases SF6 totalmente automático

Liquefacção a alta pressão · Compressor sem óleo · Controle automático PLC · Secagem e filtração regenerativa

OKSLH-6WYTO3Z Sistema totalmente automático de recuperação, aspiração e enchimento de gases SF6é uma unidade móvel de manuseio de gás SF6 concebida para a recuperação, liquefação a alta pressão, evacuação a vácuo e reabastecimento de gás SF6 utilizado no SIG,Disjuntores e outros equipamentos elétricos com isolamento SF6.

O sistema combina umaCompressor SF6 sem óleo de 6 m3/h, tecnologia de liquefacção a alta pressão,Bomba de vácuo de 25 m3/h, secagem e filtragem regenerativas, um ecrã táctil PLC de 10 polegadas e um sistema de pesagem externo numa unidade integrada.

Com controle totalmente automático, operação refrigerada a ar e um projeto de carrinho móvel, o KSLH-6WYTO3Z é adequado tanto para fabricantes de equipamentos de energia quanto para aplicações de manutenção e serviço SF6 no local.

Características fundamentais

Controle PLC totalmente automático

O KSLH-6WYTO3Z está equipado com umEcrã táctil PLC de 10 polegadaspara controlo e monitorização centralizados.

O ecrã sensível ao toque exibe o processo de funcionamento e os principais parâmetros, ajudando os operadores a gerir as operações de recuperação, evacuação e enchimento de SF6 com menos intervenção manual.

• Ecrã táctil PLC de 10 polegadas
• Controle automático de processos
• Exibição em tempo real do estado de funcionamento
• Definição e monitorização dos parâmetros
• Indicação da pressão em mbar e bar

Liquefação SF6 sob alta pressão

O sistema utiliza umProjeto de liquefação a alta pressãoRecuperar o gás SF6 e liquefazê-lo para armazená-lo de forma eficiente numa garrafa externa.

A pressão máxima de descarga do compressor SF6 sem óleo atinge50 bar, proporcionando uma pressão suficiente para a liquefação de SF6 sob alta pressão.

SF6 Gás → Compressão → Filtração e secagem → Liquefação a alta pressão → Cilindro de armazenamento

Compressor SF6 sem óleo

O sistema utiliza um computador dedicadoCompressor SF6 sem óleocom um deslocamento teórico de6 m3/he uma pressão de descarga máxima de50 bar.

O projeto de compressão sem óleo ajuda a evitar que o óleo lubrificante entre no circuito de gás SF6 durante a recuperação.

Este método é particularmente adequado para aplicações em que a manutenção da qualidade do gás SF6 recuperado é importante.

Secagem e filtragem regenerativas

Um sistema integrado de secagem e filtragem contribui para reduzir ocontaminação por umidade e partículasdurante a recuperação do gás SF6.

O filtro de secagem utilizaAtivação do aquecimento a vácuo regeneração, permitindo a regeneração e reutilização do filtro.

O sistema é concebido para atingir um nível de humidade recuperada de SF6 de:

≤ 60 ppm/V

Sistema de pesagem externo

O sistema de pesagem externo proporciona uma gama de pesagem de0· 120 kg.

Os operadores podem monitorizar o peso do cilindro directamente através do ecrã táctil e utilizar:

• Pesagem de tare
• Indicação de peso em tempo real
• Desligamento automático

Isto permite ao operador controlar a quantidade de gás SF6 transferida durante o enchimento e ajuda a evitar o sobreenchimento.

Evacuação em vácuo profundo

O sistema é equipado com umBomba de vácuo de 25 m3/hcom um vácuo máximo de≤ 1 mbar.

O sistema de vácuo pode ser utilizado para evacuar o ar e a umidade dos equipamentos SF6 antes do enchimento de gás.

O vácuo final especificado do sistema de vácuo global pode atingir:

≤1 mbar

Desenho com ar arrefecido e móvel

O KSLH-6WYTO3Z adopta umaProjeto refrigerado a ar, eliminando a necessidade de uma fonte externa de água de arrefecimento.

A estrutura do carrinho móvel é equipada com rodas giratórias e fixas para facilitar o movimento e o posicionamento durante o serviço de campo.

O sistema é adequado para:

• Manutenção de subestações
• Serviços de SIG
• Manutenção de disjuntores
• Recuperação de gás SF6 no campo
• Instalação de equipamento elétrico

O que é um sistema de recuperação de gás SF6?

UmSistema de recuperação de gás SF6É um equipamento especializado utilizado para recuperar, armazenar e reutilizar de forma segura o gás hexafluoreto de enxofre (SF6) de equipamentos elétricos durante a manutenção, instalação e manutenção.

O SF6 é amplamente utilizado como um meio isolante e de apagamento de arco em:

• Dispositivos de interrupção isolados a gás (GIS)
• Disjuntores de circuito SF6
• Linhas isoladas por gás (GIL)
• Equipamentos elétricos de alta tensão
• Equipamento de subestação

Durante a manutenção, o gás SF6 deve ser recuperado em vez de liberado diretamente na atmosfera.

Um sistema de manuseio de gases SF6 completo pode realizar várias operações essenciais, incluindo:

Recuperação → Filtração e secagem → Liquefação → Armazenamento → Evacuação ao vácuo → Reabastecimento

O KSLH-6WYTO3Z integra estas funções essenciais num único sistema móvel.

Como funciona o KSLH-6WYTO3Z

1. SF6 Recuperação de gás

O gás SF6 é extraído do equipamento elétrico e transferido para o sistema de recuperação.

OCompressor SF6 sem óleo de 6 m3/hcomprime o gás recuperado.

2. Secagem e filtragem

Durante o processo de recuperação, o gás passa pelo sistema integrado de secagem e filtragem.

O sistema ajuda a eliminar:

• Água
• Partículas sólidas

O filtro de secagem regenerativa pode ser activado através de aquecimento a vácuo para utilização repetida.

3. Liquefacção a alta pressão

O gás SF6 comprimido é posteriormente pressurizado para liquefação a alta pressão.

O SF6 liquefeito pode então ser transferido para uma garrafa de armazenamento externa.

4Evacuação a vácuo.

Após a manutenção ou antes do reabastecimento, o sistema de vácuo evacua o ar e os gases residuais do equipamento elétrico.

A bomba de vácuo proporciona uma velocidade de bombeamento de:

25 m3/h

com um vácuo máximo de:

≤ 1 mbar

5. SF6 Enchimento de gás

Após a evacuação do equipamento, o gás SF6 pode ser transferido da garrafa de armazenamento para o equipamento elétrico.

O sistema de pesagem externo monitora continuamente o peso do cilindro.

A função de desligamento automático pode parar o processo de enchimento de acordo com as condições de funcionamento pré-definidas.

Especificações técnicas

Especificações dos principais componentes

Controle e monitorização

Ecrã táctil PLC de 10 polegadas

O ecrã táctil PLC integrado de 10 polegadas fornece uma interface centralizada para a operação e monitorização do sistema de manuseio de gás SF6.

Interface principal

A interface principal fornece uma visão geral do processo operacional e do estado do sistema.

Interface de Configurações

A interface de configuração permite aos operadores configurar os parâmetros de funcionamento e as funções de controlo.

Página de operação

A página de operação fornece informações em tempo real durante a recuperação, a evacuação e o enchimento do SF6.

Aplicações

Manutenção dos SIG

O KSLH-6WYTO3Z pode ser utilizado para recuperação de gás SF6, evacuação de vácuo e recarga durante a inspeção e manutenção do SIG.

SF6 Serviço de disjuntores

O sistema suporta operações de recuperação e recarga de SF6 durante a manutenção e manutenção dos disjuntores.

Manutenção de subestações

O projeto móvel de arrefecimento por ar torna a unidade adequada para o manuseio de gás SF6 no local nas subestações.

Instalação de equipamento elétrico

O sistema de vácuo pode evacuar o ar e os gases residuais antes do enchimento do SF6 durante a instalação e a entrada em serviço.

SF6 Armazenamento e reciclagem de gás

O SF6 recuperado pode ser liquefeito sob alta pressão e transferido para garrafas externas para armazenamento temporário e reutilização subsequente.

KSLH-6WYTO3Z contra DILO Piccolo L030R02

Uma alternativa prática da DILO para o manuseio de gases SF6

Procuras uma alternativa ao DILO Piccolo L030R02?
O KSLH-6WYTO3Z fornece uma solução integrada comparável para a recuperação, liquefação, evacuação e enchimento de gases SF6,oferecendo um compressor sem óleo de maior capacidade e uma tela sensível ao toque PLC de 10 polegadas com operação totalmente automática.

A KSTONE fornece configurações flexíveis para os clientes que procuram uma alternativa aos carrinhos de serviço DILO SF6, incluindo capacidade de compressor personalizada, configuração de cilindro de armazenamento,Funções de alimentação e controlo.

Acessórios padrão

DN8 SF6 mangueira de enchimento

• Comprimento: 3 m
• Conexão: G5/8
• Uma extremidade concebida para ligação ao cilindro SF6

DN20 Mangueira de alta pressão

• Quantidade: 2 peças
• Comprimento: 5 m cada
• Equipado com válvulas de auto-selamento DN20

Manual de operação

• Manual de utilização em inglês
• Manual de operação chinês

Projetado para o serviço SF6 no local

O KSLH-6WYTO3Z combina as principais funções necessárias para a manutenção de equipamentos SF6 numa unidade móvel integrada.

Recuperação

Recuperação eficiente do gás SF6 a partir de equipamentos elétricos.

Filtração e secagem

Redução da humidade e da contaminação por partículas durante a recuperação do gás.

Liquefação

Liquefação a alta pressão para armazenamento eficiente de SF6.

Aspiradores

Evacuação a vácuo profundo antes de reabastecimento do SF6.

Enchimento

Enchimento controlado de SF6 com pesagem externa do cilindro.

Por que escolher o KSTONE KSLH-6WYTO3Z?

01. Compressão SF6 sem óleo

Ajuda a minimizar a contaminação por óleo no circuito de gás SF6.

02. Liquefacção a alta pressão

Permite a recuperação e a liquefação eficientes do gás SF6 para armazenamento.

03. Filtro de secagem regenerativo

A regeneração por aquecimento a vácuo permite a utilização repetida do filtro de secagem.

04Operação totalmente automática.

O controlo baseado em PLC simplifica as operações de recuperação, aspiração e enchimento de SF6.

05. Pesagem integrada

Sistema de pesagem externo de 0­120 kg com tarea e funções de desligamento automático.

06- Design refrigerado a ar.

Não é necessária nenhuma fonte externa de água de arrefecimento.

07Estrutura móvel

Rodas giratórias e fixas facilitam o movimento e o posicionamento durante o serviço de campo.

08Funções de serviço SF6 integradas

Recuperação, secagem e filtragem, liquefação, evacuação de vácuo e enchimento são integrados num único sistema.

Fluxo de trabalho típico do serviço SF6

01

Conectar o equipamento SF6 e o cilindro de armazenamento ao sistema.

↓

02 Recuperação

Recuperar o gás SF6 utilizando o compressor sem óleo.

↓

03 Filtrar e secar

Reduzir a humidade e a contaminação por partículas.

↓

04 Liquefazer e armazenar

Liquefazer o SF6 recuperado sob alta pressão e transferir para a garrafa de armazenamento.

↓

05 Vazio

Evacuar o equipamento eléctrico antes de reabastecer.

↓

06 Reabastecimento

Reabastecer o gás SF6 enquanto se monitora o peso da garrafa através do sistema de pesagem externo.

Perguntas Frequentes

Para que é utilizado o KSLH-6WYTO3Z?

O KSLH-6WYTO3Z é um sistema de manuseio de gás SF6 totalmente automático concebido para a recuperação de gás SF6, a liquefação a alta pressão, a evacuação a vácuo e o reabastecimento de SIG,Disjuntores e outros equipamentos elétricos com isolamento SF6.

O compressor SF6 está sem óleo?

Sim, o sistema usa um computador dedicadoCompressor SF6 sem óleo de 6 m3/hcom uma pressão de descarga máxima de 50 bar.

O sistema requer água de arrefecimento?

O número KSLH-6WYTO3Z utiliza um projeto refrigerado a ar e não requer uma fonte externa de água de arrefecimento.

O sistema pode parar de encher automaticamente?

Sim, o sistema de pesagem externo de 120 kg suporta a pesagem de taras e desligamento automático.

Qual é a capacidade da bomba de vácuo?

A bomba de vácuo tem uma velocidade de bombeamento de25 m3/he um vácuo final de≤ 1 mbar.

O filtro de secagem pode ser regenerado?

O filtro de secagem utilizaAtivação do aquecimento a vácuo regeneração, permitindo a regeneração e utilização repetidas.

Que gases é que o sistema consegue lidar?

O KSLH-6WYTO3Z foi especificamente concebido paraAplicações de manuseio de gases SF6.

O sistema pode ser personalizado?

A KSTONE fornece soluções personalizadas de manuseio de gás SF6 de acordo com a configuração do equipamento, os requisitos da garrafa de armazenamento, a fonte de alimentação e as condições de aplicação.

Solicitar um orçamento para KSLH-6WYTO3Z

Estou à procura de umSistema de recuperação de gás SF6 totalmente automáticopara manutenção de SIG, disjuntores ou subestações?

A KSTONE pode fornecer equipamentos de recuperação, aspiração e enchimento de gás SF6 com configurações personalizadas de acordo com a sua aplicação.

Contacte a KSTONE para especificações técnicas, cotação e opções de personalização.
