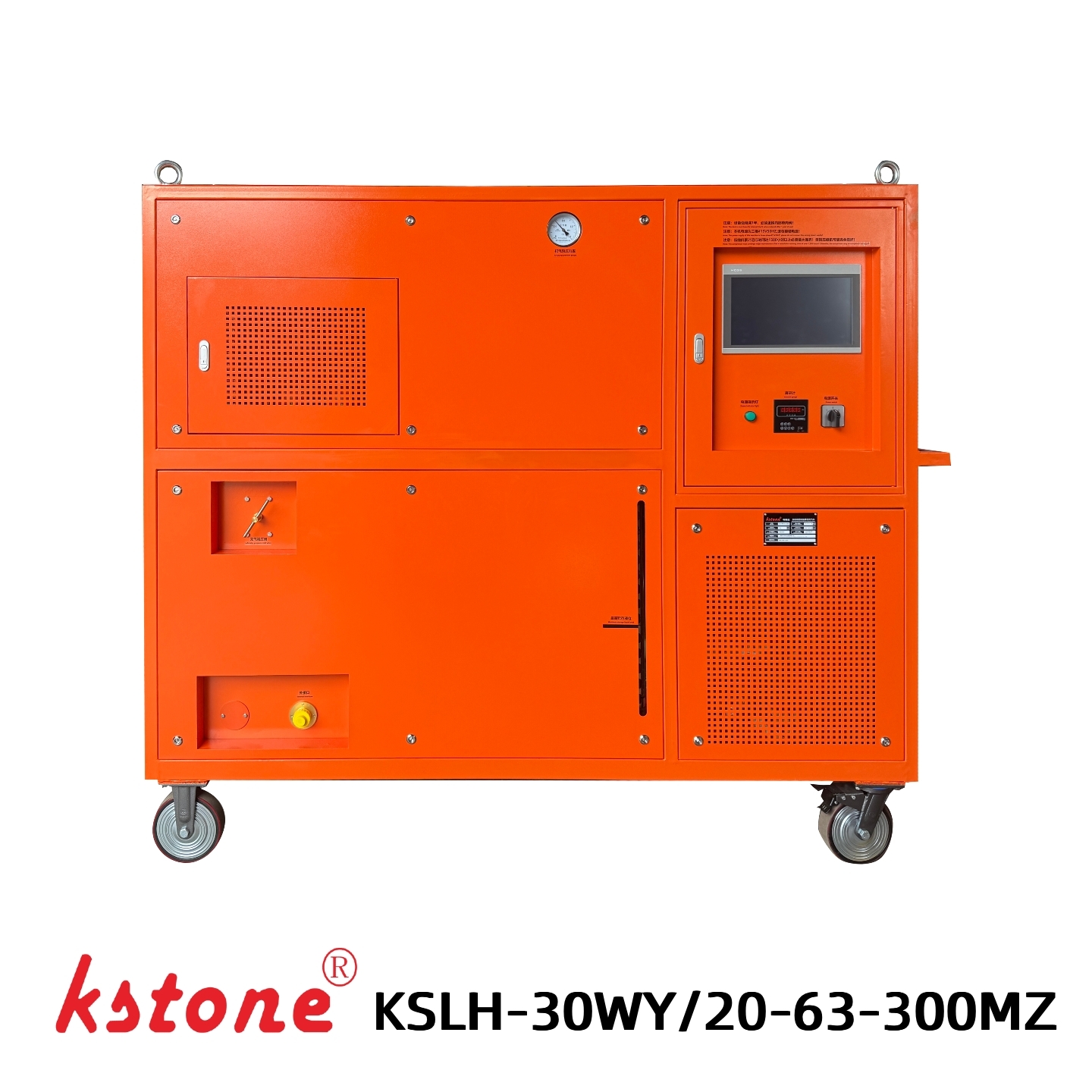

Carrinho de serviço SF6 totalmente automático para recuperação, aspiração e carregamento
| Lugar de origem | Xangai |
|---|---|
| Marca | KSTONE |
| Certificação | ISO-9001 |
| Número do modelo | KSLH-30WY/20-63-300MZ |
| Documento | SF6 Recovery KSLH-30WY:20-6...MZ.pdf |
| Quantidade de ordem mínima | 1 |
| Preço | $40000-$50000 |
| Detalhes da embalagem | caixa da caixa da caixa de madeira |
| Tempo de entrega | 45 dias |
| Termos de pagamento | T/T |
| Habilidade da fonte | 100 unidades pelo ano |
Detalhes do produto
| Pressão inicial de recuperação | 0,8 MPa | Pressão final de recuperação | ≤1 kPa |
|---|---|---|---|
| Tempo de recuperação por 1 m³ | ≤0,3 h/m³ | Vácuo final | ≤10 Pa |
| Retenção de Vácuo | ≤400 Pa aumenta após 24 h de 133 Pa | Volume do recipiente de armazenamento | 300 litros |
| Destacar | carro de serviço SF6 totalmente automático,Sistema de recuperação de SF6 com aspiração,Carrinho de carregamento SF6 para serviço |
||
Descrição de produto
Caminhão de serviço SF6 totalmente automático para recuperação, aspiração e carregamento KSLH-30WY/20-63-300MZ
Sistema integrado de recuperação, aspiração, carregamento, armazenamento e secagem de gás SF6 com recipiente de armazenamento de 300 L
Visão geral do produto
OKSLH-30WY/20-63-300MZ Carrinho de serviço SF6 totalmente automáticoé um sistema integrado de manuseio de gases SF6 concebido para oRecuperação, aspiração, carregamento, armazenamento, enchimento de garrafas e secagem de gás SF6Durante o fabrico, instalação, comissionamento e manutenção de equipamentos elétricos SF6.
O sistema adopta umaPrincípio de liquefação a alta pressãoDurante a recuperação do SF6, o gás é comprimido a uma pressão mais elevada e liquefeito para armazenamento eficiente ou transferência para garrafas de gás.Um sistema integrado de filtragem e secagem ajuda a remover a umidade e os contaminantes do gás SF6 recuperado.
Equipado com umSistema de controlo PLC com ecrã táctil, o carrinho de serviço fornece modos de funcionamento automáticos para aspiração, recuperação de SF6, carregamento equilibrado e carregamento assistido por compressor.O fluxo do processo e o estado de funcionamento podem ser exibidos diretamente na tela sensível ao toque, simplificando a operação e reduzindo a intervenção manual.
O sistema utiliza umProjeto refrigerado a are uma configuração móvel de empurrão manual, que permite a operação sem uma fonte de água externa.
Com umrecipiente de armazenagem de 300 l, aCompressor SF6 de 30 m3/h, e umBomba de vácuo de 63 m3/h, o KSLH-30WY/20-63-300MZ é adequado para aplicações profissionais de manuseio de gases SF6 envolvendo SIG, disjuntores e outros equipamentos elétricos isolados por SF6.
Características fundamentais
Controle PLC totalmente automático
O sistema de controlo PLC integrado fornece modos de funcionamento automáticos para aspiração, recuperação, carregamento equilibrado e carregamento assistido por compressor.O fluxo de processo e os parâmetros de funcionamento são exibidos na tela sensível ao toque.
Liquefação SF6 sob alta pressão
O sistema utiliza tecnologia de liquefação a alta pressão para converter o gás SF6 recuperado em líquido para armazenamento eficiente, melhorando a eficiência da recuperação e reduzindo os requisitos de volume de armazenamento.
Recuperação, aspiração e carregamento integrados de SF6
Um carrinho de serviço combina várias funções essenciais de manuseio do SF6, incluindo:Recuperação de gás, evacuação de vácuo, carregamento, armazenamento e enchimento de garrafas.
recipiente de armazenamento de 300 L SF6
O recipiente de armazenamento integrado tem um volume nominal de300 litrose uma capacidade de armazenamento de SF6 líquido de até300 kg, proporcionando armazenamento a bordo durante as operações de serviço.
Sistema de vácuo de alta capacidade
O sistema é equipado com umBomba de vácuo de 63 m3/hcom um vácuo final de ≤ 10 Pa para evacuação de equipamentos elétricos SF6 antes da carga a gás.
Secagem e purificação a gás
Um sistema de filtragem e secagem é incorporado no processo de recuperação de SF6.Ativação do aquecimento a vácuo regeneração, ajudando a manter o desempenho de secagem do sistema.
Projetos móveis com arrefecimento por ar
A configuração arrefecida a ar elimina a necessidade de uma fonte de água externa. A estrutura móvel de empurrão manual permite que o carrinho de serviço seja movido convenientemente em torno de áreas de serviço e manutenção.
Funções principais
- Recuperação de gás SF6 totalmente automática
- SF6 Evacuação a vácuo
- SF6 Carregamento a gás
- Carregamento de pressão equilibrada
- Carregamento impulsionado pelo compressor
- SF6 Armazenamento de gás
- SF6 Enchimento da garrafa
- SF6 Filtração de gases
- SF6 Secagem a gás
- SF6 Purificação de gases
- Filtração de dessecante auto-regenerante
- Controle de ecrã táctil por PLC
Aplicações
O KSLH-30WY/20-63-300MZ é projetado para operações de manuseio de gases SF6 associadas ao fabrico, instalação, comissionamento e manutenção de equipamentos elétricos.
Manutenção dos SIG
O sistema pode ser utilizado para recuperar o SF6 antes da manutenção do SIG e evacuar o equipamento antes de ser recarregado com o gás SF6.
SF6 Cortadores de circuito
Adequado para recuperação, aspiração e carregamento de gás de SF6 durante a instalação, manutenção e manutenção de disjuntores.
SF6 Fabricação de equipamentos elétricos
As funções integradas de recuperação, aspiração e carregamento tornam o sistema adequado para a manipulação de gases SF6 durante a produção e montagem de equipamentos elétricos isolados por SF6.
Instalação e comissionamento de equipamentos
O carrinho de serviço pode ser utilizado para evacuação de vácuo e preenchimento de SF6 durante a instalação e colocação em serviço de SIG e outros equipamentos isolados por SF6.
SF6 Recuperação e armazenamento de gás
O SF6 recuperado pode ser liquefeito e armazenado no recipiente de armazenamento integrado de 300 L ou transferido para garrafas de gás.
Reutilização e tratamento de gases SF6
O sistema de filtragem e secagem ajuda a condicionar o gás SF6 recuperado antes da sua posterior armazenagem ou reutilização, dependendo da qualidade do gás e dos requisitos de aplicação.
Especificações técnicas
Desempenho do sistema
| Parâmetro | Especificações |
|---|---|
| Modelo | KSLH-30WY/20-63-300MZ |
| Tipo de sistema | Completamente automático, liquefação a alta pressão, arrefecido a ar, móvel |
| Temperatura ambiente de funcionamento | -10°C a 40°C |
| Pressão inicial de recuperação | 0.8 MPa |
| Pressão final de recuperação | ≤ 1 kPa |
| Tempo de recuperação por m3 | ≤ 0,3 h/m3 |
| Carregamento da pressão inicial | ≤133 Pa |
| Carregamento da pressão final | 0.7 MPa |
| Tempo de carregamento por 1 m3 | ≤ 0,15 h/m3 |
| Tempo de aspiração | ≤ 0,45 h/m3 de 0,1 MPa a 133 Pa |
| Último vácuo | ≤ 10 Pa |
| Retenção de vácuo | Aumento de ≤ 400 Pa após 24 horas a partir de 133 Pa |
| Taxa de vazamento anual | ≤ 0,5% |
| Teor de humidade SF6 recuperado | ≤ 60 ppm/V |
| Método de armazenamento | Líquido |
| Pressão de armazenamento | 3.9 MPa |
| Volume do recipiente de armazenamento | 300 litros |
| Capacidade de armazenamento de líquidos | 300 kg |
| Método de liquefação | Liquefação a Alta Pressão |
| Regeneração do dessecante | Ativação do aquecimento a vácuo |
| Fornecimento de energia | 3 fases, 4 fios, 415 V, 50 Hz |
| Potência total | ≤ 18 kW |
| Nível de ruído | ≤ 75 dB (A) |
| Peso do equipamento | ≤ 1 000 kg |
Compressor SF6
O KSLH-30WY/20-63-300MZ está equipado com umCompressor SF6 semi-hermético refrigerado a arconcebidos para recuperação e liquefação de SF6 sob alta pressão.
| Parâmetro | Especificações |
|---|---|
| Tipo de compressor | Semi-hermético, arrefecido a ar |
| Deslocamento teórico | 30 m3/h |
| Pressão máxima de descarga | 5 MPa |
| Pressão de descarga admissível | 4.7 MPa |
| Pressão de sucção mínima admissível | 53 kPa |
| Pressão de sucção máxima admissível | 0.3 MPa |
| Temperatura máxima de descarga | 130°C |
| Potência | 11 kW |
| Fornecimento de energia | 3 fases, 415 V, 50 Hz |
Sistema de bombeamento a vácuo
O sistema incorpora um sistema de bombeamento a vácuo de alta capacidade para evacuação dos equipamentos elétricos SF6 antes da carga a gás.
| Parâmetro | Especificações |
|---|---|
| Velocidade de bombeamento | 63 m3/h |
| Último vácuo | ≤ 10 Pa |
| Óleo lubrificante | PRO100 |
| Potência | 2.2 kW |
| Fornecimento de energia | 3 fases, 415 V, 50 Hz |
Bomba de vácuo sem óleo
É incorporada no sistema uma bomba de vácuo adicional sem óleo.
| Parâmetro | Especificações |
|---|---|
| Velocidade de bombeamento | 20 m3/h |
| Último vácuo | ≤ 10 Pa |
| Óleo lubrificante | Nenhum |
| Potência | 3 kW |
| Fornecimento de energia | 3 fases, 415 V, 50 Hz |
SF6 recipiente de armazenamento
O recipiente de armazenamento integrado permite armazenar o SF6 recuperado em forma líquida após o processo de liquefação a alta pressão.
| Parâmetro | Especificações |
|---|---|
| Categoria do navio | Classe II |
| Pressão de projeto | 3.9 MPa |
| Materiais | Aço de carbono |
| Temperatura de projeto | 100°C |
| Volume do recipiente de armazenamento | 300 litros |
| Capacidade de armazenamento | 300 kg |
Princípio de funcionamento
O KSLH-30WY/20-63-300MZ combina um compressor SF6, sistema de bombeamento a vácuo, recipiente de armazenamento, sistema de filtragem e secagem, válvulas e instrumentos de medição em um carrinho de serviço integrado.
DuranteRecuperação de SF6, o compressor extrai o gás SF6 do equipamento elétrico e comprime-o a uma pressão elevada.o gás comprimido é liquefeito e transferido para o recipiente de armazenamento ou para uma garrafa de gás ligada.
Durante o processo de recuperação, o sistema de filtragem e secagem ajuda a remover a umidade e os contaminantes de partículas do gás SF6 recuperado.
ParaAspirador, o sistema de bombeamento a vácuo evacua o ar e os gases residuais do equipamento eléctrico antes do carregamento do SF6.
Paracarregamento, o sistema fornece dois modos de carregamento automático:
- Taxação equilibradautilizando a pressão do recipiente de armazenamento
- Carregamento impulsionado pelo compressorpara aplicações que exijam uma pressão de carga mais elevada
Esta configuração integrada permite que um carrinho de serviço execute as principais operações de manuseio de gases SF6 necessárias durante a manutenção de equipamentos elétricos.
Modos de funcionamento automáticos
O sistema de controlo PLC fornece quatro modos de funcionamento automáticos principais.
Aspiradores
O sistema de vácuo evacua o equipamento elétrico ligado para o nível de vácuo exigido antes do carregamento do SF6.
SF6 Recuperação
O gás SF6 é recuperado do equipamento elétrico ligado e liquefeito para armazenamento.
Taxação equilibrada
O SF6 é carregado no equipamento elétrico utilizando a pressão disponível no recipiente de armazenamento.
Carregamento impulsionado pelo compressor
O compressor SF6 fornece pressão adicional durante o carregamento quando a pressão do recipiente de armazenamento por si só não é suficiente.
Sistema de controlo
A interface touch-screen PLC fornece uma visualização clara do fluxo do processo do sistema e do estado de funcionamento.
Os parâmetros de funcionamento ajustáveis incluem:
- Valor de parada de vácuo
- Retardo de parada de vácuo
- Configuração de protecção do compressor
- Configuração de terminação de cobrança
- Retardo na terminação da cobrança
- Configuração de terminação da recuperação
- Retardo na conclusão da recuperação
O sistema também fornece uma interface de operação manual para o controlo de válvulas e componentes individuais, quando necessário.
Sistema de filtragem e secagem de gás SF6
O KSLH-30WY/20-63-300MZ inclui um sistema de filtragem e secagem para condicionamento do gás SF6 recuperado.
O sistema utiliza umFiltro de dessecante auto-regeneranteO dessecante pode ser regenerado através deAtivação do aquecimento a vácuo, reduzindo a necessidade de substituição frequente do meio de secagem.
O teor especificado de umidade do SF6 recuperado é≤ 60 ppm/Vnas condições de ensaio indicadas.
Acessórios padrão
| - Não, não. | Nome e especificação | Unidade | Qty. |
|---|---|---|---|
| 1 | Carrinho de recuperação, aspiração e carga totalmente automático | Conjunto | 1 |
| 2 | Manual do utilizador | Entendido. | 1 |
| 3 | Certificado de conformidade | Entendido. | 1 |
| 4 | Tubos de borracha trançados de arame de aço de camada dupla M27 × 1,5 × 5 ((m), uma extremidade com conector para cilindros de válvulas de esferas, outra extremidade com conector auto-selado DN20 | Peça | 1 |
| 5 | Tubos de borracha trançados de fio de aço de camada dupla M27 × 1,5 × 10 mm, com as duas extremidades equipadas com conectores de auto-selagem DN20 | Peça | 1 |
| 6 | Garrafa de vedação M36 × 2 | Pcs | 5 |
| 7 | M27 × 1,5 junta de vedação | Pcs | 10 |
| 8 | Cabo de alimentação | m | 10 |
Nota:As mangueiras de ligação, os conectores e os adaptadores podem ser personalizados de acordo com os equipamentos elétricos SF6 e as interfaces das garrafas de gás do cliente.
Por que escolher KSLH-30WY/20-63-300MZ?
Um sistema para o serviço completo do SF6
Recuperação, aspiração, carregamento, armazenamento, enchimento de cilindros, filtragem e secagem estão integrados em um único carrinho de serviço móvel.
Operação automática
O sistema de controlo PLC simplifica a operação de processos complexos de manuseio de SF6 e permite aos utilizadores selecionar diferentes modos de funcionamento automáticos.
Recuperação de SF6 de elevada eficiência
O princípio de liquefação a alta pressão permite que o SF6 recuperado seja liquefeito para um armazenamento e transferência eficientes.
Grande capacidade de armazenamento de 300 litros
O recipiente de armazenamento integrado de 300 L proporciona uma capacidade substancial a bordo para o SF6 recuperado.
Alto desempenho no vácuo
Com uma bomba de vácuo de 63 m3/h e um vácuo final de ≤ 10 Pa, o sistema é adequado para evacuação de vácuo antes do carregamento do SF6.
Não é necessária uma fonte externa de água
O design refrigerado a ar elimina a necessidade de um abastecimento de água de refrigeração, tornando o carrinho de serviço mais conveniente para aplicações em campo.
Perguntas frequentes
O que é um carrinho de serviço SF6 totalmente automático?
Um carrinho de serviço SF6 totalmente automático é um sistema integrado utilizado para a recuperação de gás SF6, aspiração, carregamento, armazenamento e operações de tratamento de gás relacionadas.recipientes de armazenagem, válvulas, instrumentos e sistemas de controlo numa unidade móvel.
Quais são as funções do KSLH-30WY/20-63-300MZ?
O sistema forneceRecuperação, aspiração, carregamento, armazenamento, enchimento de cilindros, filtragem, secagem e purificação de SF6funções.
Quanto SF6 pode o recipiente de armazenamento conter?
O recipiente de armazenamento integrado tem um volume de300 litrose uma capacidade de armazenamento de SF6 líquido especificada de300 kg.
Qual é a capacidade de recuperação do SF6?
O sistema utiliza um compressor SF6 de 30 m3/h. Sob as condições de funcionamento especificadas, o tempo de recuperação é ≤ 0,3 h/m3.
Que nível de vácuo pode o sistema atingir?
O sistema de vácuo tem um vácuo máximo de≤ 10 Pa.
Com que rapidez o sistema pode evacuar equipamentos elétricos SF6?
O tempo de aspiração especificado é≤ 0,45 h/m3 de 0,1 MPa a 133 Pa, sob reserva do volume e das condições de funcionamento reais do equipamento.
O KSLH-30WY/20-63-300MZ pode carregar o SF6 de volta ao equipamento elétrico?
Sim, o sistema fornececobrança equilibradaeCarregamento com compressormodos.
O sistema pode encher SF6 em garrafas de gás?
Sim, o carrinho de serviço suporta transferência SF6 e enchimento de cilindros.
O sistema inclui a secagem e purificação do SF6?
Sim. O sistema incorpora componentes de filtragem e secagem, incluindo um filtro de dessecante autogenerador.
O carrinho de serviço SF6 requer água de arrefecimento?
Não, o sistema usa umProjeto refrigerado a ar, não é necessária uma fonte externa de água de arrefecimento.
O equipamento pode ser personalizado?
A KSTONE pode personalizar mangueiras de ligação, adaptadores, interfaces, capacidade de armazenamento, alimentação,e outras configurações do sistema de acordo com os requisitos do equipamento SF6 e da aplicação do cliente.
Equipamento de manipulação de gases SF6 relacionado
Para diferentes requisitos de manuseio de gases SF6, o KSTONE também fornece:
- Unidades de recuperação de gás SF6
- Sistemas de recuperação e reabastecimento SF6 totalmente automáticos
- SF6 Sistemas de recuperação e depuração de gás
- SF6 Sistemas de bombeamento a vácuo
- Analisadores de gases SF6
- Detectores de fugas SF6
- Sistema SF6/N2 de gás misto
Solicitar uma solução de carrinho de serviço SF6
Estou à procura de umSistema de recuperação, aspiração e carga de SF6 totalmente automáticopara SIG, disjuntores ou outros equipamentos elétricos com isolamento SF6?
Contacte a KSTONE com o nível de tensão do seu equipamento, capacidade de gás SF6, capacidade de armazenamento necessária, interface de conexão e requisitos de alimentação.A nossa equipa técnica pode recomendar uma configuração de carrinho de serviço SF6 adequado para a sua aplicação.
Fabricante de equipamento para manipulação e ensaio de gases SF6
Produtos recomendados
