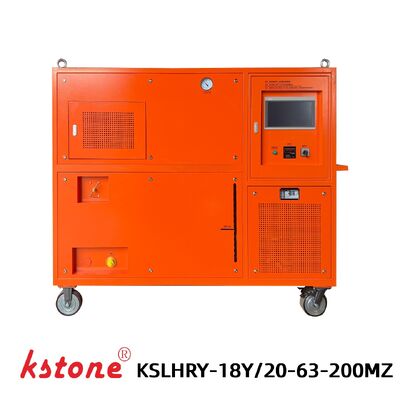

Sistema de Manuseio de Gás SF6 de Alta Capacidade Projetado para Recuperação, Armazenamento, Bombeamento a Vácuo, Enchimento e Tratamento

Dispositivo de Recuperação de Gás SF6 KSLHRY-18Y/20-63-200MZ(415V)

Sistema de Recuperação de Gás SF6 por Liquefação de Alta Pressão com Tanque de Armazenamento de 600L

O Dispositivo de Recuperação de Gás SF6 KSTONE KSLHRY-18Y/20-63-200MZ(415V) é um sistema de manuseio de gás SF6 de alta resistência projetado para a recuperação, armazenamento, bombeamento a vácuo, enchimento e tratamento de hexafluoreto de enxofre (SF6) de GIS, disjuntores e outros equipamentos elétricos isolados em SF6.

Utilizando um método de recuperação por liquefação de alta pressão, o sistema comprime o SF6 a alta pressão e o converte em forma líquida para armazenamento eficiente. Ele integra um compressor de SF6, bomba de vácuo, tanque de armazenamento de 600L, sistema de filtragem e sistema de secagem em uma unidade móvel.

Com controle por tela sensível ao toque PLC, resfriamento a ar e capacidade de armazenamento de 600L, este sistema de recuperação de gás SF6 é adequado para fabricantes de equipamentos elétricos, subestações, concessionárias de energia e aplicações de manutenção de SF6 que exigem manuseio de gás de alta capacidade.

Principais Características

Recuperação por Liquefação de Alta Pressão

O compressor de SF6 utiliza tecnologia de liquefação de alta pressão para converter o SF6 recuperado em forma líquida para armazenamento eficiente e enchimento de cilindros.

Capacidade de Armazenamento de SF6 de 600L

O recipiente de armazenamento de 600L integrado suporta o armazenamento de SF6 gasoso e líquido e fornece capacidade suficiente para operações de recuperação de SF6 em larga escala.

Manuseio Multifuncional de Gás SF6

Um sistema integra:

• Recuperação de gás SF6
• Armazenamento de gás SF6
• Bombeamento a vácuo
• Enchimento de gás SF6
• Enchimento de cilindro de SF6
• Filtragem de gás
• Secagem de gás

Controle Automático por PLC

A interface de tela sensível ao toque PLC fornece um sistema de controle intuitivo com modos de operação dedicados para bombeamento a vácuo, recuperação, enchimento e enchimento de cilindros.

Sistema de Secagem Autoregenerativo

O filtro de secagem embutido utiliza regeneração por ativação de aquecimento a vácuo, permitindo que o sistema de secagem seja regenerado para operação repetida.

Design Refrigerado a Ar e Móvel

O sistema utiliza resfriamento a ar e não requer uma fonte de água externa, tornando-o adequado para operações de serviço de campo e manutenção.

Tratamento de Gás SF6

Durante o processo de recuperação, o sistema integrado de filtragem e secagem ajuda a remover umidade e partículas sólidas do gás SF6 recuperado.

Funções Principais

Recuperação e Armazenamento de Gás SF6

O sistema recupera gás SF6 de equipamentos elétricos e o armazena no recipiente de armazenamento integrado de 600L. A liquefação de alta pressão melhora a eficiência do armazenamento.

Bombeamento a Vácuo

Uma bomba de vácuo dedicada é fornecida para evacuar equipamentos elétricos de SF6 antes do enchimento de gás ou comissionamento.

Enchimento de Gás SF6

O SF6 armazenado pode ser transferido de volta para o painel de manobra através do sistema de enchimento. A pressão de enchimento pode ser controlada através da válvula redutora de pressão.

Enchimento de Cilindro de SF6

O compressor de alta pressão permite que o SF6 recuperado seja transferido para cilindros de SF6 externos.

O enchimento de cilindro de SF6 é uma operação técnica e só deve ser realizado por pessoal treinado, seguindo os procedimentos de segurança aplicáveis.

Filtragem e Secagem

O circuito de recuperação incorpora filtragem e um sistema de secagem regenerativo para ajudar a manter a qualidade do SF6 recuperado durante o manuseio.

Especificações Técnicas

Parâmetro	Especificação
Modelo	KSLHRY-18Y/20-63-200MZ(415V)
Tipo	Liquefação de alta pressão, refrigerado a ar, móvel
Temperatura Ambiente	-10°C a 40°C
Pressão Inicial de Recuperação	≤ 10 bar
Pressão Final de Recuperação	≤ 0 MPa
Pressão Inicial de Enchimento	≤ 133 Pa
Pressão Final de Enchimento	≤ 10 bar
Vácuo Final	≤ 2 × 10⁻³ mbar
Taxa de Vazamento Anual	≤ 0,5%
Umidade do SF6 Recuperado	≤ 60 ppm/V
Conteúdo de Óleo do SF6 Recuperado	0 ppm
Modo de Armazenamento	Gás / Líquido
Pressão do Tanque de Armazenamento	50 bar
Volume do Tanque de Armazenamento	600 L
Capacidade de Armazenamento de Líquido	600 kg
Método de Liquefação	Liquefação de alta pressão
Regeneração do Filtro de Secagem	Regeneração por ativação de aquecimento a vácuo
Fonte de Alimentação	3 Fases, 415V, 50Hz
Potência Total	≤ 15 kW
Nível de Ruído	≤ 75 dB(A)
Peso do Equipamento	≤ 600 kg

Compressor de SF6

Parâmetro	Especificação
Tipo de Compressor	Pistão refrigerado a ar
Deslocamento Teórico	6 m³/h
Pressão Máxima de Descarga	30 bar
Pressão de Descarga Permissível	28 bar
Pressão Mínima de Sucção Permissível	50 mbar
Pressão Máxima de Sucção Permissível	5 bar
Temperatura Máxima de Exaustão	130°C
Potência do Compressor	2,2 kW

Bomba de Vácuo

Parâmetro	Especificação
Velocidade de Bombeamento	40 m³/h
Vácuo Final	≤ 0,1 mbar
Potência	2,2 kW

Tanque de Armazenamento

Parâmetro	Especificação
Categoria do Recipiente	Tipo II
Pressão de Projeto	39 bar
Temperatura de Projeto	100°C
Volume	600 L
Capacidade de Armazenamento de Líquido	600 kg

Princípio de Funcionamento

O KSLHRY-18Y/20-63-200MZ(415V) combina um compressor de SF6, bomba de vácuo, recipiente de armazenamento, sistema de filtragem, sistema de secagem, válvulas e instrumentos de medição.

Durante a recuperação de SF6, o compressor aumenta a pressão do gás recuperado. Com base nas características de pressão-temperatura do SF6, o gás é liquefado sob condições de alta pressão e armazenado no recipiente de armazenamento de 600L.

Ao mesmo tempo, o sistema de filtragem e secagem ajuda a remover umidade e partículas sólidas durante o manuseio do gás.

O sistema pode subsequentemente usar o SF6 armazenado para enchimento de gás ou transferir SF6 para cilindros externos através do circuito de enchimento de alta pressão.

Controle Automático por PLC

O sistema de controle por tela sensível ao toque PLC fornece modos de operação dedicados para diferentes procedimentos de manuseio de SF6.

Modos de Operação Automática

• Bombeamento a Vácuo
• Recuperação de SF6
• Enchimento de SF6
• Armazenamento para Enchimento de Cilindro
• Recuperação por Tubulação de Cilindro

O sistema também fornece uma interface de operação manual para controle individual de válvulas e componentes durante o comissionamento e a manutenção.

O KSLHRY-18Y/20-63-200MZ(415V) é adequado para manuseio de gás SF6 durante:

• Instalação e comissionamento de GIS
• Manutenção de GIS
• Serviço de disjuntores SF6
• Manutenção de subestações
• Fabricação de equipamentos elétricos SF6
• Recuperação e armazenamento de gás SF6
• Enchimento de cilindro de SF6
• Substituição e revisão de equipamentos elétricos

É particularmente adequado para aplicações que exigem armazenamento de SF6 de grande capacidade e funções abrangentes de manuseio de gás.

O pacote padrão inclui:

• 1 × Dispositivo de Recuperação de Gás SF6
• 1 × Manual do Usuário
• 1 × Certificado de Conformidade
• 1 × mangueira de aço trançado de camada dupla de 5 m com conector autovedante DN20 e conector de válvula de esfera para cilindro
• 1 × mangueira de borracha trançada de aço de camada dupla de 10 m com conectores autovedantes DN20
• 10 × juntas de vedação M27 × 1,5
• 10 × juntas de vedação M36 × 2
• 1 × adaptador de rosca fêmea M36 × 2 para rosca macho M27 × 1,5
• 1 × Chave inglesa
• 1 × Capa à prova de chuva

Mangueiras, conectores e adaptadores também podem ser personalizados de acordo com a interface GIS, disjuntor ou equipamento SF6 do cliente.

A KSTONE é especializada em equipamentos de recuperação, manuseio, teste e tratamento de gás SF6 para aplicações de transmissão e distribuição de energia.

Nossos sistemas de recuperação de gás SF6 são projetados para diferentes capacidades de equipamentos e requisitos operacionais, desde unidades de recuperação portáteis até sistemas de serviço de SF6 automáticos de grande capacidade.

Para projetos que exigem configurações personalizadas, a KSTONE pode fornecer soluções baseadas em:

• Capacidade de gás SF6
• Velocidade de recuperação
• Volume do tanque de armazenamento
• Fonte de alimentação
• Requisitos de vácuo
• Requisitos de enchimento de gás
• Interfaces GIS e de disjuntores
• Operação automática ou manual

Entre em contato com a KSTONE para discutir suas necessidades de recuperação de gás SF6.

Para uma solução completa de manuseio de gás SF6, você também pode se interessar por:

Sistemas de Recuperação de Gás SF6
Explore diferentes configurações de recuperação, vácuo, enchimento e armazenamento.

Analisadores de Gás SF6
Meça a pureza, umidade e produtos de decomposição do SF6 após a manutenção ou recuperação de gás.

Detectores de Vazamento de SF6
Localize vazamentos de SF6 de GIS, disjuntores, válvulas e outros equipamentos SF6.

Sistemas de Bombeamento a Vácuo SF6
Soluções de vácuo dedicadas para evacuar equipamentos elétricos SF6.

Equipamentos de Mistura e Carregamento de Gás SF6/N₂
Para aplicações que exigem mistura e enchimento controlados de gás SF6/N₂.

Ele é projetado para recuperar, armazenar, aspirar, encher e manusear gás SF6 de GIS, disjuntores e outros equipamentos elétricos isolados em SF6.

O sistema é equipado com um tanque de armazenamento de 600L com uma capacidade de armazenamento de líquido declarada de até 600 kg.

Sim. O sistema usa o compressor de SF6 de alta pressão para transferir o SF6 recuperado para cilindros externos.

Não. Ele usa um design refrigerado a ar e não requer uma fonte de água externa.

Sim. O sistema usa controle por tela sensível ao toque PLC e fornece modos de operação automáticos para bombeamento a vácuo, recuperação, enchimento e enchimento de cilindros.

Sim. Mangueiras, adaptadores e conectores podem ser configurados de acordo com a interface GIS ou disjuntor do cliente.

A configuração padrão usa fonte de alimentação trifásica 415V, 50Hz.

Procurando por um sistema de recuperação de gás SF6 de 600L para manutenção de GIS, serviço de disjuntores ou aplicações de subestação?

Envie-nos a tensão do seu equipamento, quantidade de gás SF6, capacidade de armazenamento necessária, fonte de alimentação e interface de conexão. A KSTONE pode recomendar uma configuração adequada de recuperação e manuseio de gás SF6 para sua aplicação.

Modelo: KSLHRY-18Y/20-63-200MZ(415V)

Entre em contato com a KSTONE para especificações técnicas, cotação e configuração personalizada.
