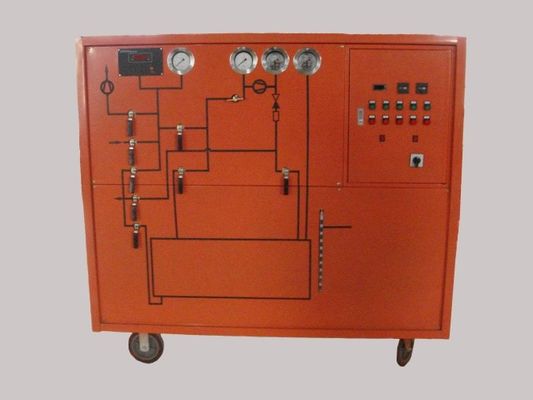

Função manual, dispositivo de recuperação SF6 básico, tensão de trabalho trifásica 230V 60Hz

Função manual, dispositivo de recuperação SF6 básico, tensão de trabalho trifásica 230V 60Hz

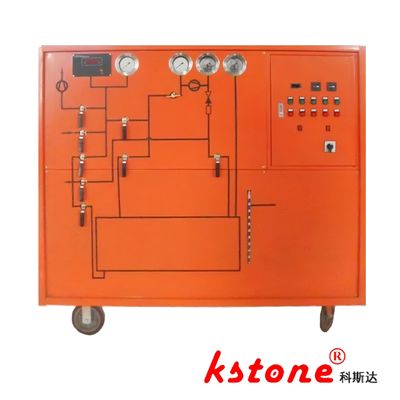

KSLH-18Y54100 ((23060Hz)

Adequado para regiões de 110V monofásicas, tais como Estados Unidos, Canadá, México, Cuba, Panamá, Jamaica, Bolívia, Equador, etc.

Adequado para 60 Hz

Principais parâmetros técnicos de desempenho
1. Parâmetros de desempenho do dispositivo
Tipo: congelado, liquefeito, arrefecido a ar, móvel empurrado à mão
Temperatura do ambiente de trabalho -10 °C~40 °C
Pressão inicial (MPa) 0.8
Pressão final de recuperação (MPa) ≤ 0.053
Tempo necessário para 1 m3 de volume (h/m3) * ≤ 0.5
Pressão inicial (Pa) ≤ 133
Pressão final de inflação (MPa) 0.7
Tempo necessário para 1 m3 de volume (h/m3) ≤ 0.2
A aspiração de 0,1 MPa para 133 Pa leva tempo (h/m3) * * ≤ 1.0
Vazio final (Pa) ≤ 10
Vazio mantido a 133 Pa durante 24 horas com um valor de aumento (Pa) ≤ 400
Taxa anual de fugas ≤ 1%
Teor de humidade de SF6 após reciclagem (PPM/V) * * * ≤ 60
Pureza do gás e teor de óleo (PPM/G) ≤ 10
Método de armazenamento: líquido
Pressão de armazenamento (MPa) 8
Capacidade (L) 100
Capacidade de armazenamento de gás (kg) 100
Método de regeneração do filtro de secagem: regeneração por ativação do aquecimento a vácuo
Sistema de alimentação trifásico de quatro fios 3 Φ 230 V
Potência total (kW) ≤ 10
Ruído dB (A) ≤ 75

2Parâmetros de desempenho dos principais componentes
Formulário semi-fechado
Deslocamento teórico m3/h 18
Pressão máxima dos gases de escape MPa 3.5
Pressão de escape admissível MPa 3.0
Compressor SF6
Pressão de sucção mínima admissível KPa 53
Pressão de sucção máxima admissível MPa 1.0
Temperatura máxima dos gases de escape 130 °C
Potência kW 2.2
Fonte de alimentação 3 Φ 230V 60Hz
Taxa de extracção L/s 15
Bomba de vácuo vácuo final Pa ≤ 15
Óleo lubrificante HD25 óleo refrigerante
Potência kW 2.2
Fonte de alimentação 3 Φ 230V 60Hz
Categoria 2 de contentores
Pressão de projecto MPa 8
Temperatura de concepção do recipiente 45 °C
Capacidade do recipiente de armazenamento L 100
Capacidade de armazenagem de recipientes de armazenagem kg 100

Parâmetros de transporte

Caixa de madeira de fumigação
Dimensões: 1600 * 830 * 1200
Peso bruto: 570 kg
