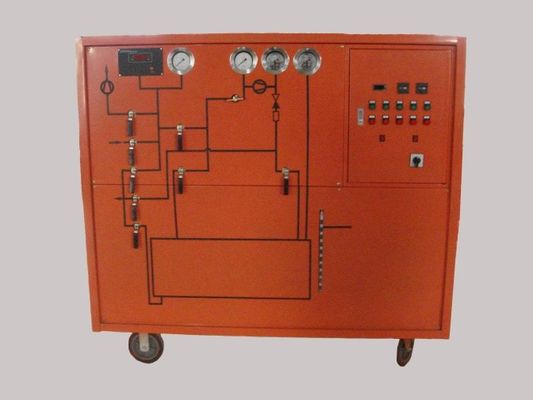

Dispositivo Básico de Recuperação de SF6 de Operação Manual, Compressor de 36m3/h [KSLH-36Y/54/100]

Operação manual, dispositivo básico de recuperação de SF6, tensão de trabalho trifásica 380V 50Hz

KSLH-36Y/54/100

Principais parâmetros de desempenho técnico
1. Parâmetros de desempenho do dispositivo
Tipo: Liquefeito por congelamento, arrefecido a ar, móvel empurrado à mão
Temperatura ambiente de trabalho -10 ℃~40 ℃
Pressão inicial (MPa) 0,8
Pressão final de recuperação (MPa) ≤ 0,053
Tempo necessário para volume de 1m3 (h/m3) * ≤ 0,5
Pressão inicial (Pa) ≤ 133
Pressão final de inflação (MPa) 0,7
Tempo necessário para volume de 1m3 (h/m3) ≤ 0,2
Vácuo de 0,1MPa a 133Pa leva tempo (h/m3) * * ≤ 1,0
Vácuo final (Pa) ≤ 10
Vácuo mantido a 133Pa por 24 horas com um valor de aumento (Pa) ≤ 400
Taxa anual de vazamento ≤ 1%
Teor de umidade SF6 após reciclagem (PPM/V) * * * ≤ 60
Pureza do gás e teor de óleo (PPM/G) ≤ 10
Método de armazenamento: Líquido
Pressão de armazenamento (MPa) 8
Capacidade (L) 100
Capacidade de armazenamento de gás (kg) 100
Método de regeneração do filtro de secagem: Regeneração por ativação por aquecimento a vácuo
Fonte de alimentação sistema trifásico de quatro fios 3 Φ 380V 50Hz
Potência total (kW) ≤ 10
Ruído dB (A) ≤ 75

2. Principais parâmetros de desempenho dos componentes
Forma semi-fechada
Deslocamento teórico m3/h 36
Pressão máxima de exaustão MPa 3,5
Pressão de exaustão admissível MPa 3,0
Compressor SF6
Pressão mínima de sucção admissível KPa 53
Pressão máxima de sucção admissível MPa 1,0
Temperatura máxima de exaustão ℃ 130
Potência kW 2,2
Fonte de alimentação 3 Φ 380V 50Hz
Taxa de extração L/s 15
Vácuo final da bomba de vácuo Pa ≤ 15
Óleo lubrificante óleo de refrigeração HD25
Potência kW 2,2
Fonte de alimentação 3 Φ 380V 50Hz
Categoria do recipiente 2
Pressão de projeto MPa 8
Temperatura de projeto do recipiente ℃ 45
Capacidade do recipiente de armazenamento L 100
Capacidade de armazenamento do recipiente de armazenamento kg 100

Parâmetros de transporte

Caixa de madeira para fumigação
Dimensões: 1600 * 1000 * 1200
Peso bruto: 650kg
